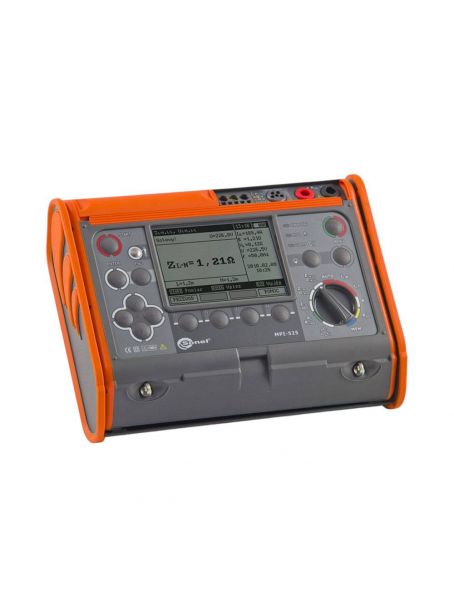

Вимірювач параметрів електробезпеки електроустановок MPI-525UA

Призначення і область застосування:

Вимірювачі застосовуються при налагодженні та експлуатаційному контролі стану мережі електроживлення, а також при приймально-здавальних і сертифікаційних випробуваннях електроустановок будівель.

Прилад пройшов процедуру оцінки відповідності згідно Постанови  КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Вимірювання опору ізоляції напругою до 2500В, параметрів петлі короткого замикання, ПЗВ, опору заземлюючих пристроїв.

Вимірювачі параметрів електроустановок MPI-525UA призначені для вимірювання:

• Діючого значення фазної і міжфазної напруги змінного струму;
• Частоти змінного струму;
• Повного опору петлі "фаза - нуль», «фаза - фаза», «фаза - захисний провідник» без відключення джерела живлення;
• Повного опору петлі "фаза - захисний провідник» без відключення джерела живлення та спрацювання ПЗВ;
• Сили струму відключення пристрою захисного вимкнення (надалі - ПЗВ) для синусоїдального диференціального струму;
• Сили струму відключення ПЗВ для диференціального пульсуючого односпрямованого струму;
• Сили струму відключення ПЗВ для диференціального постійного пульсуючого струму з постійною складовою 6 мА;
• Сили струму відключення ПЗВ для диференціального постійного струму;
• Часу відключення мережі при спрацьовуванні ПЗВ;
• Опору захисного заземлення;
• Напруги дотику щодо номінального диференціального струму;
• Напруги змінного струму перешкод;
• Опору заземлювального пристрою по 3-х полюсному методу;
• Опору захисних провідників;
• Електричного опору малим струмом;
• Опору електроізоляції.

Для обчислення:

• Активного і реактивного опору петлі "фаза - нуль», «фаза - фаза», «фаза - захисний провідник»;
• Сили струму петлі «фаза-нуль», «фаза - фаза», «фаза - захисний провідник».

Для контролю:

• Цілісності (наявності) нульового і захисного провідників (до початку вимірювань).

Для перевірки:

• Послідовності чергування фаз і перекосу фаз по напрузі.

Для запам'ятовування і передачі в комп'ютер:

• Даних вимірювань і обчислень.
