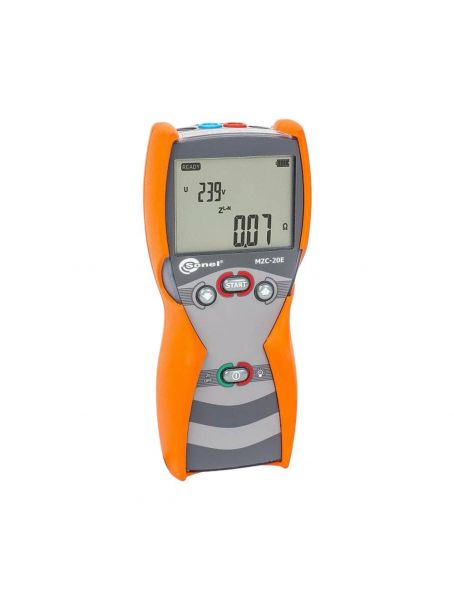

Вимірювач параметрів петлі короткого замикання MZC-20EUA

Призначення і область застосування:

Вимірювач параметрів петлі короткого замикання MZC-20EUA призначений в першу чергу для перевірки узгодження параметрів ланцюга "фаза - нуль" з характеристиками апаратів захисту та перевірки безперервності захисних провідників.

Вимірювач MZC-20EUA застосовується також при налагодженні та експлуатаційному контролі стану мереж електроживлення житлових будинків, офісів і виробничих об'єктів.

Прилад пройшов процедуру оцінки відповідності згідно Постанови  КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Основні характеристики:

• вимірювання діючого значення фазної і лінійної напруги змінного струму частотою 45 - 65 Гц;
• вимірювання в мережах з номінальною напругою 220/380 В, 230/400 В, 240/415 В;
• вимірювання повного опору ланцюга "фаза - нуль робочий», «фаза - нуль захисний», «фаза - фаза» без відключення джерела живлення;
• розрахунок очікуваного струму короткого замикання;
• оцінку опору заземлюючих пристроїв.

Для виконання вищевказаних завдань вимірювач має:

• можливість вибору Користувачем номінальної напруги 220/380 В, 230/400 В або 240/415 В;
• функцію автоматичного обчислення очікуваного струму короткого замикання на підставі виміряного повного опору петлі і номінальної напруги електроустановки;
• функцію автоматичного визначення номінальної фазної або лінійної напруги при обчисленні очікуваного струму короткого замикання;
• функцію автоматичного вибору діапазону вимірювання;
• можливість зміни довжини вимірювальних проводів без необхідності калібрування приладу;
• функцію автоматичної компенсації опору вимірювальних проводів;
• збереження останнього результату вимірювання;
• захист від перегріву (індикатор високої температури);
• контроль заряду елементів живлення в режимі реального часу;
• підсвічування дисплея;
• автоматичне вимикання невикористаного приладу через заданий інтервал часу (300 с, 600 с, 900 с) - економія енергії елементів живлення (AUTO-OFF)

Прилад може бути ефективно використаний:

• електромережних компаній (при технічному обслуговуванні електроустановок);
• службами експлуатації електричних мереж в нафтогазовидобувних компаніях, в компаніях, що управляють ЖКГ, на промислових підприємствах;
• будівельними і монтажними організаціями, при провадженні  електромонтажних робіт;
• організаціями нагляду і контролю в електричних мережах і електроустановках споживачів;
• електровимірювальними лабораторіями.
