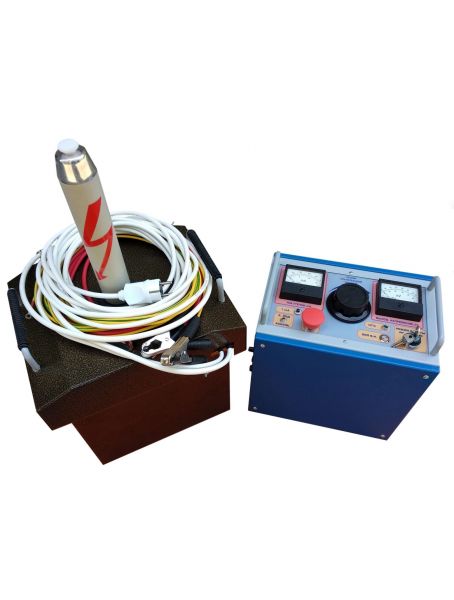

Апарат випробування діелектриків DTE-70/50
Апарат випробування діелектриків DTE–70/50 призначений для:
- випробування ізоляції силових високовольтних електричних кабелів випрямленою напругою з амплітудним значенням до 70 кВ.
- випробування твердих діелектриків синусоїдальною напругою промислової частоти з діючим значенням до 50 кВ, наприклад, високовольтних елементів розподільчих пристроїв;
- лабораторних та науково-дослідних робіт.
Модель DTE-70/50 оснащена надійними аналоговими (стрілочними) вимірювачами. Такий варіант виконання вирізняється простотою, стійкістю до зовнішніх впливів і здатністю працювати за знижених температур, коли РК-індикатори можуть втрачати читаність. Це робить прилад особливо зручним для використання в суворих кліматичних умовах.
|
Живлення |
|
|
Напруга живлення мережі змінного струму, В |
230±10% (50…60 Гц) |
|
Максимальний споживаний струм, А |
10 |
|
Максимальна активна споживана потужність, кВА |
2,0 |
|
Вихідна напруга |
|
|
Максимальне діюче значення вихідної напруги (AC), кВ |
50 |
|
Максимальне амплітудне значення вихідної напруги (DC), кВ |
70 |
|
Наведена похибка вимірювання вихідної напруги, % |
3 |
|
Дискретність індикації вихідної напруги, В |
100 |
|
Вихідний струм |
|
|
Максимальний вихідний струм (AC, до 5 хв), мА |
45 |
|
Максимальний вихідний струм (DC, до 5 хв), мА |
15 |
|
Наведена похибка вимірювання вихідного струму (AC/DC), % |
3 |
|
Дискретність індикації вихідного струму, мА |
0,1 |
|
Механічні характеристики |
|
|
Габаритні розміри блоку управління, мм |
350 × 360 × 225 |
|
Маса блоку управління, кг |
14 |
|
Габаритні розміри високовольтного блоку, мм |
360 × 675 × 300 |
|
Маса високовольтного блоку, кг |
42 |
|
Режим роботи та ресурс |
|
|
Тривалість безперервної роботи, не менше |
30 хв |
|
Середній строк служби, років |
10 |
