Бездротова лазерна система вирівнювання qb701

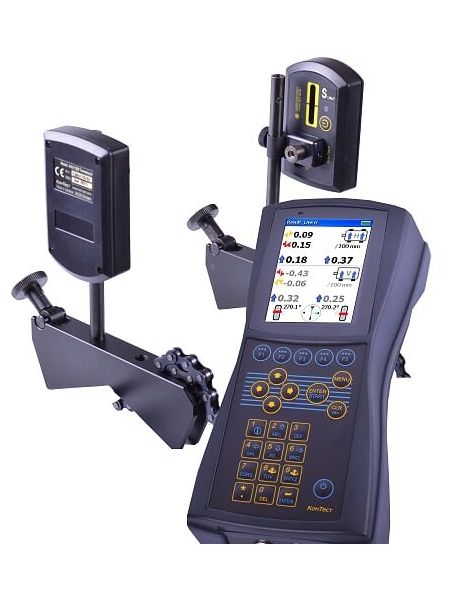

Лазерний центрувальник початкового рівня qb701

Расцентровка може мати руйнівну дію на устаткування, призводити до незапланованих відмов, частих замін підшипників, скороченого ресурсу механізму і інших неприємних наслідків. Це проблему можна дуже легко розв'язати за допомогою систем для лазерного центрування, але вони можуть бути дорогими. З гордістю представляємо вам qb701 - лазерний центрувальник початкового рівня, який пропонує вам увесь необхідний функціонал за ціною "механічного центрувальника" з набором індикаторів часового типу

Головні особливості

проста і точна процедура лазерного центрування
вимірювальні блоки з всетроєним бездротовим підключенням датчиків та акумуляторами
великі 25мм детектори
відстань між нерухомою (S) та рухомою (M) машинами - до 3 метрів
найлегші у світі вимірювальні блоки, їх маса – 125 грам!
електронні інклінометри для зручного виміру в будь-якому просторовому положенні
багатий набір функціоналу, що включає програми для центрування горизонтальних і вертикальних машин, можливість збереження звітів у форматі .pdf прямо в приладі і багато іншого
вбудована карта пам'яті з великою місткістю для зберігання звітів, USB інтерфейс для зв'язку з ПК
безкоштовне ПЗ "Конспект" для архівації результатів вимірів і створення звітів

Характеристики

Електронний блок
Процесор	Процесор з ультранизьким споживанням потужності типу ARM з тактовою частотою 533 MHz
Пам'ять	64 MB RAM, 256 MB внутрішня карта пам'яті, 4gb додаткова карта пам'яті
Екран	(читається при сонячному світлі) кольоровий TFT дисплей
Розширення	QVGA, 320 x 240 px; діагональ 3,5"
Клавіатура	Навігаційний курсор з клавішами "вгору", "очистити" та "меню"; Цифробуквенна клавітура з кнопками "розміри", "вимірювання" та "результати"
Світлодіодні індикатори	Статус лазерних променів і умов центрування відображається на екрані; Статус безпровідного з'єднання і заряд акумулятора - за допомогою двох світлодіодів
Аккумулятор	Час безперервної роботи: до 8 годин (5000 mAh LiPo акумулятор)
Зовнішні інтерфейси	1xUSB для зовнішньої флешки (до 32Гб) 1 x USB для зв'язку з ПК/Зарядки акумулятора; RS232 (serial) для S&M вимірювальних блоків
Вбудований безпровідний зв'язок	Class 1 (до 100м)
Зарядний пристрій	Мережеве ЗУ/Зарядка від порту USB
Захист від дії довкілля	IP 65 (захист від бруду і бризок води), удароміцність
Точність системи	< 2% ± 0,01 мм
Температурний діапазон	0 - 40 °C
Допустима вологість	< 90 %
Габаритні розміри (з кейсом для переноски)	390 × 310 × 192 мм
Повна маса (включаючи кейс)	4 кг
Гарантія	2 года
CE сертификация	відповідає вимогам 2004/108 EWG
Вимірювальні блоки
Матеріал	ABS пластик
Тип лазера	Діодний
Довжина хвилі	650 - 675 нм
Клас безпеки	2
Максимальна потужність	1 мВт
Відстань між вимірювальними блоками	Максимальне: 3000 мм; Мінімальне: 70 мм
Тип детекторів	Одноосьовий позиційно-чутливий детектор 24 × 0,9 мм
Кабель	Вбудований безпровідний зв'язок Class 1 (до 100м)
Розміри	87 × 79 × 39 мм
Маса	125 грам
Загрузка з ПК	Підключення до ПК за допомогою USB
Пам’ять	100 вимірів
Перевірка "м'якої лапи"	Так
Перевірка допусків на розцентрування	Так
Редаговані допуски на розцентрування	Так
Диапазон диаметров валов	30 - 500 мм
Акумулятор	до 12 годин безперервної роботи (2000 mAh LiPo акумулятор)
Датчики	Одноосьовий позиційно-чутливий детектор 24 × 0,9 мм; електронний інклінометр ±0,1°
Комунікація	Вбудований безпровідний зв'язок Class 1 (до 100m)
Різне
Діапазон відстаней між машинами	0,07 до 3 м
Погрішність виміру, розширення	<0,5% ±5 мкм;1мкм/10 мкм
Діаметри валів	20 до 250 мм визначається завдовжки кріпильному ланцюгу
Система кріплення	2 × V-образні призми; 2 × ланцюги; 2 × стійки

Комплект поставки:

Електронний блок
2 V-образні призми
2 ланцюги з натягачами
Ланцюг для діаметрів валів 30 - 150
По окремому замовленню - ланцюг для діаметрів валів 150 - 500 мм
USB кабель
Інструкція по експлуатації
Сертифікат калібрування
CD з інструкцією і повчальними відео
Кейс для переноски
