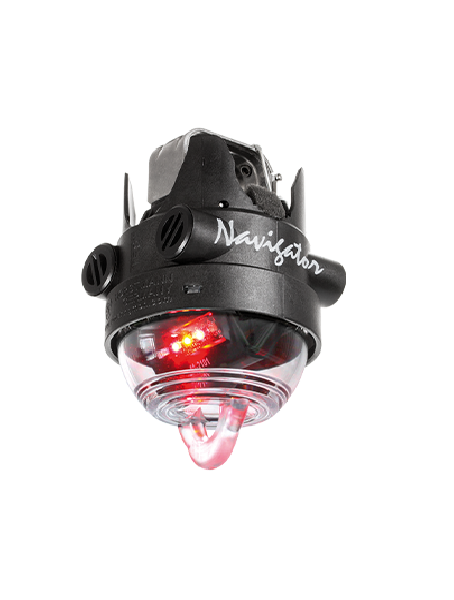

Індикатор короткого замикання для повітряних ліній Navigator LM | Navigator LM HV (Horstmann)
Індикатор проходження короткого замикання Navigator – це електронний пристрій, призначений для повітряних ліній середньої напруги. Автоматичне скидання часу 4 год ±10 % (2 або 8 год) 4 год ±10 % (2 або 8 год) 4 год ±10 % (2 або 8 год) 4 год ±10 % (2 або 8 год). Індикатор оснащений саморегульованим залежним від навантаження рівнем струму спрацьовування. Ця функція дозволяє індикатору безперервно вимірювати струм навантаження на повітряних лініях і автоматично встановлювати відповідне значення спрацьовування для виявлення несправностей як функцію струму навантаження. Максимальний струм навантаження, вимірюваний індикатором, зберігається в пам'яті протягом щонайменше 72 годин. Таким чином, індикатор найсприятливіше адаптується до мережі, що контролюється, навіть якщо наразі присутнє низьке навантаження.
Індикатор містить змінну батарею яка розрахована на роботу до 20 років і забезпечений вбудованим контролем батареї. Коли ємність батареї зменшується із загального часу індикації 500 годин до залишкового часу 50 годин, жовтий світлодіодний індикатор дисплея починає блимати протягом 6 місяців.
Navigator LM розрізняє два послідовних виявлення короткого замикання. Після виявлення першого короткого замикання світлодіодний індикатор починає блимати з однаковою частотою. Виявлення другого короткого замикання (наприклад, після дугового вимкнення) перемикає світлодіод у режим подвійного мигання.
Функції:
- Світлодіодна індикація з оглядом на 360 градусів
- Індикація стану акумулятора
- Режим подвійного миготіння при виявленні другої несправності
- Скидання залежно від типу: ручне, при відновленні струму, при відновленні напруги
- Можливість монтажу під напругою
- Navigator LM HV: допустима напруга ≤161 кВ
| Navigator LM | Navigator LM HV | |
|
Струм спрацьовування |
≥100 A / ≥100 мс (автоналаштування при струмі навантаження ≥30 A) |
|
Точність |
±10 % при 20 °C |
|
Автоналаштування |
При струмі навантаження ≥30 A |
|
Струм спрацьовування |
у 4х - 6x разів більший за струм навантаження |
|
Затримка автоналаштування |
≥ 60 секунд протікання струму навантаження |
|
Пам'ять пікового навантаження |
72 години |
|
Коротке замикання/замикання на землю |
4 червоних LED (>5000 mcd, 7000 mLm кожен) |
|
Видимість |
>50 метрів в день, >150 метрів вночі, огляд на 360° |
|
Частота спалаху |
30 спалахів за хвилину, загальний час індикації від батареї >500 годин |
|
Ручне скидання |
Магнітом (для версій: A, B, C, E) |
|
Автоскидання по часу |
2, 4 або 8 годин ±10 %, обирається при замовленні (для версій: A, B, C, E) |
|
Скидання при відновленні струму |
Струм навантаження >3 А (для версії: A) |
|
Скидання при відновленні напруги |
Напруга в лінії >5 kV (для версії: E) |
|
Джерело живлення |
Літієва змінна батарея з часом роботи ≥20 років |
|
Перевірка батареї |
При розряджанні 1 жовтий LED спалахує 6 разів за хвилину, 6 місяців |
|
Максимальна напруга |
Navigator LM: ≤46 kV (50 Hz чи 60 Hz) |
|
Максимальний струм |
Navigator LM: 25 kA протягом 3 секунд |
|
Корпус |
Стійкий до ультрафіолету полікарбонат / поліамід |
|
Клас захисту |
IP68 |
|
Затискна скоба |
Нержавіюча сталь |
|
Температура єксплуатації |
від -30 до +75 °C (IEEE 495: від -40 до +85 °C) |
|
Діаметр кабелю |
Navigator LM: 8 - 29 мм |
