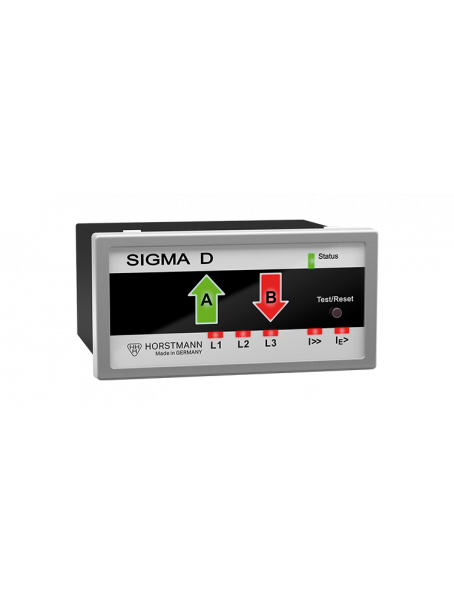

Індикатор напрямку на несправність Sigma D (Horstmann)
Sigma D — це комбінований індикатор напрямку короткого замикання та напрямку замикання на землю. Вимірювання струму здійснюється за допомогою датчиків фазного струму. Вимірювану напругу можна знімати за допомогою вбудованих систем випробування напруги (серія Wega), через інтерфейси HR / LRM або зондів з ємнісним роз'єднанням.
Моделі Sigma D+ та Sigma D++ доступні як універсальні пристрої для будь-яких способів обробки нейтралі. Ці варіанти відрізняються за принципом роботи датчика замикання на землю.
Ообливості:
- Індикатор короткого замикання та замикання на землю з функцією визначення напрямку на основі технології CT для всіх розподільних мереж / різних способів підключення нейтралі
- Sigma D також може використовуватися в ізольованих мережах.
- Незалежне, повністю автоматичне калібрування напруги
- Просте та гнучке налаштування параметрів за допомогою DIP-перемикачів або USB
- Пам’ять подій для аналізу несправностей
- Багатоколірний світлодіодний індикатор стану
- Дистанційна сигналізація за допомогою вільно програмованих реле
- Програмне забезпечення Sigma Explorer: введення в експлуатацію та налаштування параметрів через USB-порт, доступний на передній панелі
|
Індикатор короткого замикання |
так |
|
Індикатор замикання на землю |
Так |
|
Метод виявлення замикання на землю |
Коротке замикання на землю |
|
струм спрацьовування короткого замикання I>> |
DIP: 200, 300, 400, 600, 800, 2000 A, саморегульований (200 – 2000 A) SW: 50 – 2000 A (крок 1 A) |
|
Затримка відповіді tI>> |
DIP: 40, 80 мс; SW: 40 мс – 60 с |
|
IES> / IES>> Струм спрацьовування замикання на землю |
DIP: вимкнено, 20, 40, 60, 80, 100, 120, 160 A; SW: 10 – 1000 A (крок 1 A) |
|
tIE> Метод перехідного процесу, струм спрацьовування |
DIP: 80, 160 мс; SW: 40 мс – 60 с |
|
IET> Метод перехідних процесів, струм спрацьовування |
– |
|
IEP> Активний струм cos φ |
– |
|
IEQ> Реактивний струм sin φ |
– |
|
tIEP> / tIEQ> Затримка відповіді |
– |
|
ΔIE> Значення відгуку для локалізації імпульсу (тактовий хід) |
– |
|
Точність вимірювання фазних струмів |
3 % (0 – 630 A, роздільна здатність 1 A) 5 % (630 – 1500 A) 10 % (1500 – 2000 A) |
|
Індикація |
· 3 червоних світлодіоди фазово-селективні L1, L2, L3 · 1 червоний світлодіод Коротке замикання I>>>> · 1 жовтий світлодіод Замикання на землю IE>> · Світлодіод, стрілки напрямку несправності червоний/зелений |
|
Дистанційна сигналізація / зв'язок |
4 безпотенційних релейних контакти, вільно налаштовувані |
|
Параметризація |
· USB-з'єднання з програмним забезпеченням Sigma Explorer · На пристрої через DIP-перемикач |
|
Контакт дистанційної сигналізації |
4 безпотенційних постійних або короткочасних контакти (1 с), NC або NO. |
|
Калібрування напруги |
Ручний / Автоматичний |
|
Скидання |
· За допомогою кнопки · Дистанційне скидання · Автоматичне скидання часу: DIP: 2, 4, 8, 24 год; SW: 1 хв – 24 год · Поточна реставрація · Відновлення напруги |
|
живлення від КТ |
так |
|
Зовнішня допоміжна напруга |
– |
|
Внутрішнє джерело живлення |
Літієва батарея з тривалим терміном служби; термін служби ≥20 років |
|
Датчик струму підсумовування |
– |
|
Корпус |
Полікарбонат, IP40 |
|
Діапазон температур |
від -30 °C до +70 °C |
