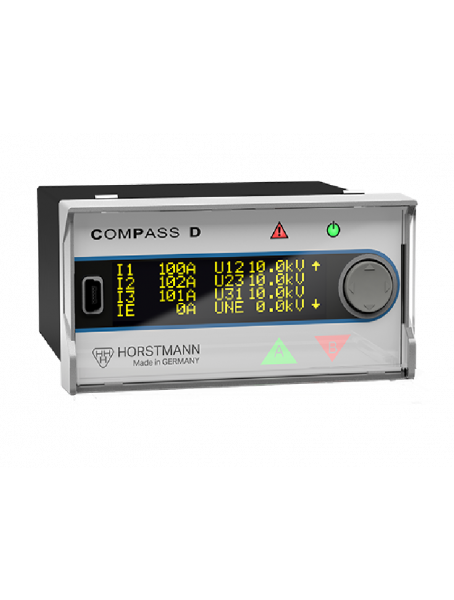

Індикатор напрямку несправності з функцією моніторингу та керування через Ethernet ComPass D (Horstmann)

Наявність У наявності

SKU

ComPass D (Horstmann)

ComPass D особливо підходить для використання в центральних підстанціях мережі середньої напруги, які мають підключення до системи дистанційного керування. Окрім функцій виявлення короткого замикання та замикання на землю, ComPass D збирає високоточні вимірювальні значення струму, напруги та потужності з підстанції та надає їх для передачі до диспетчерської.

Датчик PT-100 також можна використовувати, наприклад, для контролю температури трансформатора або підстанції. Для всіх вимірюваних величин можна також задати граничні значення, які можуть передаватися у вигляді сигналів тривоги до диспетчерської. Підключення/вимірювання напруги здійснюється ємнісним способом через систему VDIS* та/або за допомогою резистивних (омних) датчиків напруги.

При одночасному вимірюванні вимірювання напруги можна автоматично калібрувати за допомогою резистивного вимірювання напруги через систему VDIS. До одного набору резистивних датчиків напруги можна підключити до п’яти пристроїв ComPass.

Особливості:

Можливість дистанційного керування 2 комутаційними елементами
Зв’язок через Ethernet за протоколом IEC 60870-5-104
Зрозуміле відображення помилок та можливість зчитування показників на місці:
2 світлодіодні стрілки напрямку (A, B) та висококонтрастний OLED-дисплей
Високоточне вимірювання струму та напруги з похибкою 0,5 %
Моніторинг таких параметрів: напруга (U), струм (I), напрямок потоку навантаження (A↑ або B↓)
Коефіцієнт потужності (cos φ), потужність (P, Q, S), енергія (E), температура (T) та частота (f)
Підходить для всіх типів мереж/схем з зіркоподібною точкою
Виявлення замикання на землю за допомогою шести різних методів локалізації замикання на землю, які також можна комбінувати
Підключення напруги до ємнісних та резистивних (омних) датчиківМоніторинг граничних значень та дистанційна сигналізація: U, I, P, Q, T
Введення в експлуатацію через USB-з’єднання з підтримкою програмного забезпечення ComPass
Explorer та конфігуратора ScadaData
Бінарні входи з вільним призначенням для реєстрації та передачі відповідної інформації про стан системи/станції
Вільно програмована логіка для визначення умов комутації

Характеристики

Індикатор короткого замикання	так
Індикатор замикання на землю	так
Метод визначення місцезнаходження замикань на землю	Безперервне замикання на землю, коротке замикання на землю, склоочисник замикання на землю, cos φ, sin φ, визначення місця розташування імпульсу
Виміряні значення / відображення	· Струми провідників I1, I2, I3, IE з фазовим кутом · Фазна напруга до землі U1, U2, U3, UNE та фазна напруга до провідника U12, U23, U31, UNE з фазовим кутом · Напрямок потоку навантаження A↑ або B↓ · Потужність P, Q, S та cos φ (P1,2,3, Q1,2,3, S1,2,3, cos φ 1,2,3 через RS485) · Кількість активної енергії, окремо для напрямку потоку навантаження A↑ або B↓; додатково для кожної фази · Робочий струм, I 1, 2, 3, S, P, Q, U12, U23, U31, значення Ø регулюється (1 – 60 хв), I макс. 24 год / 7 днів / 365 днів, · Функція вказівника веденого пристрою I макс. LR, U12 макс. LR, U23 макс. LR, U31 макс. LR, Smax LR, Pmax LR, Qmax LR, Tmin LR, Tmax LR (LR = з моменту останнього скидання) · Частота мережі f · Температура Т
I>> Значення спрацьовування струму короткого замикання	DIP: 400, 800, 1000, 2000 A, саморегулювання: 10 – 2000 A
IES> / IES>> Значення спрацьовування струму замикання на землю	10 – 1000 A tIES> / tIES>> Затримка реагування: 40 мс – 60 с
IET> Значення відгуку методу стирання замикання на землю	10 – 500 А
IEP> Значення спрацьовування активного струму залишку cos φ / IEQ> Значення спрацьовування реактивного струму sin φ	1 – 200 A tIEP> / tIEQ> Затримка відповіді: 40 мс – 60 с
ΔIE> Значення відгуку для виявлення імпульсу (тактовий хід)	1 – 200 А
UNE> Значення відгуку Постійне замикання на землю	1 – 100 % tUNE> Затримка реагування: 40 мс – 60 с
Моніторинг граничних значень
I> Надструм	5 – 1500 A tI> Затримка спрацьовування: 40 мс – 60 с
U> Перенапруга	100 – 200 % tU> Затримка реагування: 40 мс – 60 с
U< Занижена напруга	1 – 100 % tU< Затримка реагування: 40 мс – 60 с
P> / P>> / +P> / -P> Активна потужність	1 – 30 000 кВт tP> / tP>> / +tP> / -tP> Затримка реагування: 40 мс – 60 с
Q> / Q>> / +Q> / -Q> Реактивна потужність	1 – 30 000 кВт tQ> / tQ>> / +tQ> / -tQ> Затримка реагування: 40 мс – 60 с
Температура	від -40 °C до +85 °C
Точність вимірювання фазних струмів	До 0,5 % / 0,5 A для закритого типу датчика, ≤1 % / 0,5 A для подільного типу датчика
Точність вимірювання напруги	До 0,5 % у діапазоні 80 – 120 %/Un (резистивний)
Дисплей	Світлодіодні індикації повідомлень про помилки та стану (багатокольорові) OLED-дисплей (тримовний)
Віддалене сповіщення / зв'язок	· 4 безпотенційних, вільно програмованих релейних контакти · Ethernet / IEC 607-5-104
Параметризація	USB-з'єднання з програмним забезпеченням ComPass Explorer
Контакт дистанційної сигналізації	4 постійних або стираючих контакти, бістабільні, нормально-розмикаючі або нормально-розмикаючі. Номінальна напруга контактів: 250 В змінного струму/6 А; 30 В постійного струму/6 А
Бінарні входи	6, вільно програмованих, макс. 30 В пост. струму
Скидання	· За допомогою перемикача-гойдалки · Дистанційне скидання · Автоматичне скидання часу: 1 хв – 24 год · Через Ethernet з протоколом IEC 60870-5-104 · Поточна реставрація · Відновлення напруги · Відновлення допоміжної напруги · Програмне забезпечення ComPass Explorer
Зовнішня допоміжна напруга	24 В змінного/постійного струму
Внутрішнє джерело живлення	Літієва батарея з тривалим терміном служби, термін служби ≥20 років, загальний час спалаху >900 годин
Корпус	Полікарбонат, IP50
Діапазон температур	від -30 °C до +70 °C
