Індикатор напрямку несправності з Modbus RTU Sigma DM + (Horstmann)

Наявність У наявності

SKU

Sigma DM + (Horstmann)

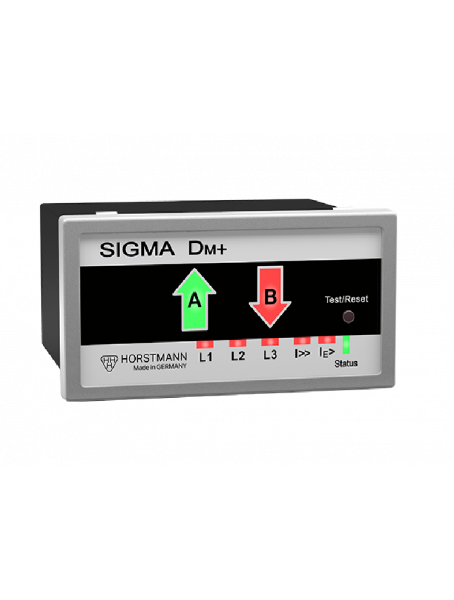

Sigma DM+ — це прилад для визначення напрямку короткого замикання та замикання на землю з чіткою індикацією напрямку несправності. Прилад оснащений інтерфейсом RS485 для передачі вимірюваних значень та повідомлень про помилки за протоколом Modbus RTU.

Для кожної системи середньої напруги з газовою та твердою ізоляцією доступні відповідні датчики струму закритого типу, призначені для монтажу через конус у кабельних панелях. Також можливе дооснащення роздільними датчиками струму навколо кабелю середньої напруги, навіть у системах з повітряною ізоляцією. Фазна напруга та опорний сигнал для індикації напрямку замикання на землю подаються через систему виявлення напруги Wega. Сигнал напруги автоматично налаштовується під розподільний пристрій протягом 24 годин або може бути налаштований вручну за допомогою кнопок чи програмного забезпечення для конфігурації Sigma Explorer.

Готовність до роботи сигналізується світлодіодом стану.

Sigma DM+ забезпечує виявлення 5 типів замикань на землю для всіх типів обробки нейтралі, таких як резонансне заземлення, ізольована нейтраль, заземлення з низьким опором або тимчасове заземлення з низьким опором, які також можна використовувати в поєднанні. Підтримуються активні методи локалізації замикань на землю, такі як імпульсна локалізація. Два цифрові входи можна вільно налаштовувати; вони можуть фіксувати повідомлення про стан, наприклад, стан перемикачів, а також виконувати функцію тестування/скидання. За винятком методу виявлення перехідних замикань на землю, для виявлення замикань не потрібна допоміжна напруга.

Особливості:

Індикатор напрямку короткого замикання та індикатор напрямку замикання на землю, що живляться від трансформатора, для всіх мереж та конфігурацій нейтралі
Дистанційна сигналізація через RS485 з протоколом Modbus RTU
Для всіх методів локалізації замикання на землю потрібні лише три датчики фазного струму
Виявлення замикання на землю за допомогою до п’яти різних методів, які також можна комбінувати
Незалежна, повністю автоматична калібрування напруги
Просте та гнучке налаштування параметрів за допомогою DIP-перемикачів або USB
Пам’ять подій
Багатоколірний світлодіодний індикатор стану
Програмне забезпечення Sigma Explorer: введення в експлуатацію, налаштування параметрів та зчитування пам’яті подій через передній USB-порт
З широким діапазоном напруги живлення від 24 В до 230 В змінного/постійного струму
З 1-хвилинним резервуванням допоміжної напруги після зникнення живлення

Характеристики

Індикатор короткого замикання	так
Індикатор замикання на землю	так
Метод визначення місцезнаходження замикань на землю	Безперервне замикання на землю, коротке замикання на землю, методи cos φ та sin φ, імпульсне виявлення, стирання замикання на землю
Вимірювані значення	· Струми провідників I1, I2, I3, IE з фазовим кутом · Напруга між провідником та землею V1, V2, V3, VNE та напруга між провідником V12, V23, V31, VNE · Потужність P, Q, S та cos φ (P 1,2,3, Q 1,2,3, S 1,2,3, cos φ 1,2,3) · Частота мережі f
I>> Значення спрацьовування струму короткого замикання	DIP: 200, 300, 400, 600, 800, 1000, 2000 A, SW: 10 – 2000 A, саморегульований
tI>> Затримка спрацьовування DIP: Увімк./Вимк.	40 мс – 60 с
IE> Значення спрацьовування струму замикання на землю	10 – 1000 А
tIES> Затримка відповіді	40 мс – 60 с
IEQ> Значення спрацьовування Реактивний струм sin φ	1 – 200 A tIEQ> Затримка реагування: 40 мс – 60 с
VNE> Значення спрацьовування безперервного замикання на землю	0 – 100 % tVNE> Затримка реагування: 40 мс – 60 с
IET> Значення спрацьовування для тимчасового замикання на землю* VNET> Значення спрацьовування для напруги залишку	10 – 500 А, 10 – 100 %
Точність вимірювання фазних струмів	5 %, 1,5 А (3 – 50 А) 3 %, 1 А (50 – 630 А) 5 % (630 – 1500 А) 10 % (1500 – 2000 А)
Індикація	· 3 червоних світлодіоди фазово-селективні L1, L2, L3 · 1 червоний світлодіод Коротке замикання I>>>> · 1 жовтий світлодіод Замикання на землю IE>> · Світлодіод, стрілки напрямку несправності червоний/зелений
Дистанційна сигналізація / зв'язок	Інтерфейс RS485 / Modbus
Скидання	· Дистанційне скидання · Автоматичне скидання часу: 1 хв – 24 год · Через інтерфейс RS485 / Modbus · Поточна реставрація · Відновлення напруги · Відновлення допоміжної напруги
Блок живлення
З власним живленням	так
Зовнішня допоміжна напруга	24 – 230 В змінного/постійного струму
Внутрішнє джерело живлення	Літієва батарея з тривалим терміном служби > 1000 год. Загальний час миготіння світлодіода > 1000 активацій дисплея
Корпус	Полікарбонат, IP40
Діапазон температур	від -30 °C до +70 °C
