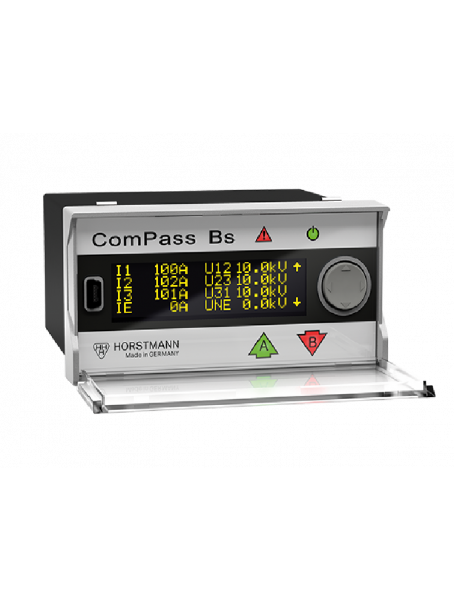

Індикатор напрямку замикання з функціями моніторингу та керування ComPass Bs 2.0 (Horstmann)

Наявність У наявності

SKU

ComPass Bs 2.0 (Horstmann)

ComPass Bs 2.0 особливо підходить для використання на підстанціях, оснащених підключенням до системи дистанційного керування, для розподілу електроенергії в мережі середньої напруги. Окрім функцій виявлення короткого замикання та замикання на землю, ComPass Bs 2.0 збирає високоточні вимірювальні значення струму, напруги та потужності з підстанції та надає їх для передачі до диспетчерської. Температуру трансформатора або підстанції також можна контролювати за допомогою датчика PT-100. Для всіх вимірювальних значень можна також задати граничні значення

, які також можуть передаватися до диспетчерської у вигляді сигналів тривоги.

Підключення/вимірювання напруги здійснюється ємнісним способом через систему VDIS* та/або за допомогою резистивних (омних) датчиків напруги. При одночасному вимірюванні показники напруги, отримані через систему VDIS, можна автоматично калібрувати за даними резистивного вимірювання напруги. До одного набору резистивних датчиків напруги можна підключити до шести пристроїв ComPass.

ComPass Bs 2.0 також пропонує функцію керування для перемикання двох комутаційних елементів. Вільне призначення шести бінарних входів, які можна поєднувати з вільно програмованою логікою (функціональність ПЛК), дозволяє користувачеві гнучко визначати умови комутації. Бінарні входи також можна використовувати для реєстрації будь-якої інформації, наприклад, про несправність газу SF6 або вихід з ладу високовольтного запобіжника.

Особливості:

Для дистанційного керування вимикачем-роз'єднувачем або автоматичним вимикачем
Бінарні входи з можливістю вільного призначення для реєстрації та передачі відповідної інформації про стан системи/підстанції
Вільно програмована логіка для визначення умов комутації
Зрозуміле відображення помилок та можливість зчитування даних на місці:
2 світлодіодні стрілки, що вказують напрямок (A, B), та висококонтрастний OLED-дисплей
Високоточне вимірювання струму та напруги з точністю до 0,5 %
Моніторинг таких параметрів: напруга (U), струм (I), напрямок потоку навантаження (A↑ або B↓), коефіцієнт потужності (cos φ), потужність (P, Q, S), енергія (E), температура (T) та частота (f)
Підходить для всіх типів мереж/схем з зіркоподібною точкою
Виявлення замикання на землю за допомогою шести різних методів локалізації замикання на землю, які також можна комбінувати
Підключення до ємнісних та резистивних (омних) датчиків
Моніторинг граничних значень та дистанційна сигналізація: V, I, P, Q, T
Програмне забезпечення ComPass Explorer: введення в експлуатацію та налаштування параметрів через передній USB-порт

Характеристики

ComPass Bs 2.0
Індикатор короткого замикання	так
Індикатор замикання на землю	так
Метод локалізації замикання на землю	Постійний замикання на землю, коротке замикання на землю, пристрій виявлення замикання на землю, cos φ, sin φ, визначення місця імпульсу
Дистанційне керування	2 комутаційні елементи
Logic/32 модулі	так
Виміряні значення / дисплей	· Струми в провідниках I1, I2, I3, IE з фазовим кутом · Напруга фази до землі U1, U2, U3, UNE та напруга фази до провідника U12, U23, U31, UNE з фазовим кутом · Напрямок потоку навантаження A↑ або B↓ · Потужність P, Q, S та cos φ (P1,2,3, Q1,2,3, S1,2,3, cos φ 1,2,3 через RS485) · Кількість активної енергії, окремо для напрямку потоку навантаження A↑ або B↓; додатково по фазах · Робочий струм, I 1,2,3, S, P, Q, U12, U23, U31, значення Ø регулюється (1 – 60 хв), I макс. за 24 год / 7 днів / 365 днів, · Функція вказівника підлеглого приладу: I max. LR, U12 max LR, U23 max LR, U31 max LR, Smax LR, Pmax LR, Qmax LR, Tmin LR, Tmax LR (LR = з моменту останнього скидання) · Частота мережі f · Температура T
I>> Значення відгуку Струм короткого замикання	10 – 2 000 А, автоматичне регулювання (200 – 2 000 А), tI>> Затримка спрацьовування: 40 мс – 60 с
IES> / IES>> Значення реакції на струм замикання на землю	10 – 1 000 A tIES> / tIES>> Затримка відповіді: 40 мс – 60 с
IET> Значення відгуку за методом «заземлювального контакту»	1 – 500 A
IEP> Значення відгуку активного залишкового струму cos φ / IEQ> Значення відгуку реактивного струму sin φ	1 – 200 А tIEP> / tIEQ> Затримка відгуку: 40 мс – 60 с
ΔIE> Значення відгуку для виявлення імпульсу (такт)	1 – 200 A
VNE> Значення реакції на постійне замикання на землю	1 – 100 % tVNE> Затримка відгуку: 40 мс – 60 с
Моніторинг граничних значень
I> Перевантаження за струмом	5 – 1 500 А tI> Затримка відгуку: 40 мс – 60 с
V> Напруга перевантаження	100–200 % tU> Затримка відгуку: 40 мс – 60 с
V< Низька напруга	1 – 100 % tV< Затримка відгуку: 40 мс – 60 с
P> / P>> / +P> / -P> Активна потужність	1 – 30 000 кВт tP> / tP>> / +tP> / -tP> Затримка реакції: 40 мс – 60 с
Q> / Q>> / +Q> / -Q> Реактивна потужність	1 – 30 000 кВт tQ> / tQ>> / +tQ> / -tQ> Затримка реакції: 40 мс – 60 с
T< / T<< / T> / T>> Температура	-40 °C до +85 °C
Вимірювання точності фазних струмів	До 0,5 % / 0,5 А — датчики закритого типу, 1 % / 0,5 А — датчики з можливістю поділу
Вимірювання точності напруги	До 0,5 % у діапазоні 80–120 %/Un (резистивний)
Дисплей	Світлодіодні індикатори помилок та стану (багатоколірні) OLED-дисплей (тримовний)
Дистанційне сповіщення / зв’язок	4 безпотенційні, вільно програмовані релейні контакти Інтерфейс RS485 / Modbus
Контакт дистанційної сигналізації	4 permanent or wiping contacts, monostable, NC or NO contact Contact rating: 250 V AC/6 A; 30 V DC/6 A, resistive load
Бінарні входи	6, freely programmable, max. 30 V DC
Скидання	· За допомогою кулісного перемикача · Дистанційне скидання · Автоматичне скидання часу: від 1 хв до 24 год · Через інтерфейс RS485/Modbus · Відновлення струму · Відновлення напруги · Відновлення допоміжної напруги · Програмне забезпечення ComPass Explorer
Блок живлення
Внутрішнє джерело живлення	24 В – 230 В змінного/постійного струму (±10 %)
Внутрішнє джерело живлення	Літієва батарея з тривалим терміном служби, загальний час роботи світлодіода в режимі мигання — понад 1 000 годин, понад 1 000 циклів активації дисплея
Корпус	Полікарбонат, IP50
Діапазон температур	-30 °C to +70 °C
