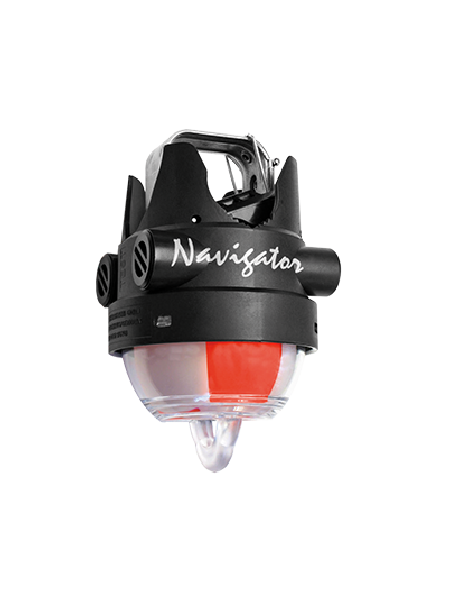

Індикатор короткого замикання для повітряних ліній Navigator LED + Flag (Horstmann)

Наявність У наявності

SKU

Navigator LED + Flag (Horstmann)

Navigator LED + Flag» — це індикатор повітряних ліній електропередачі. Показники струму короткого замикання відображаються на великому червоному дисплеї у поєднанні зі світлодіодами. Navigator LED + Flag оснащений функцією моніторингу струму навантаження. Це означає, що прилад постійно контролює рівень струму навантаження на лінії та

автоматично коригує рівень струму спрацьовування у разі несправності. Найвище значення струму, зафіксоване протягом щонайменше 60 секунд, встановлює точку спрацьовування (~4 рази більше за навантаження) у пам’яті та зберігає це значення протягом 72 годин. Якщо струм навантаження в будь-який момент досягає або перевищує збережене значення струму навантаження, реєструється нова точка спрацьовування, і 72-годинний термін зберігання починається заново. Якщо струм навантаження протягом 24 годин не досягає або не перевищує встановленого значення, Navigator LED + Flag розпізнає нову нижчу точку спрацьовування та встановлює її знову.

Як тільки струм короткого замикання перевищує поріг спрацьовування, індикатор активує червоне світло, і червоні світлодіоди починають блимати. Світлодіоди скидаються під дією струму, за часом або вручну, залежно від того, що відбудеться раніше. Червоний індикатор скидається за часом або вручну, сигналізуючи як про постійні, так і про миттєві несправності. Час скидання світлодіодів та індикатора можна вибирати незалежно один від одного, щоб поєднати переваги миготливого індикатора (краща видимість) уночі та механічного індикатора.

Характеристики:

72-годинне саморегулювання струму спрацьовування залежно від навантаження
4-годинне автоматичне скидання світлодіода
Автоматичне скидання дисплея через 1, 2 або 7 днів
Індикація стану акумулятора
Замінні літієві елементи живлення
Видимість на 360 градусів
Ручне тестування та скидання
Автоматичне обмеження пускового струму

Характеристики

Параметр	Версія А	Версія B	Версія E
Струм спрацьовування	≥50A/≥100 мс
Похибка	±10 % при 20°C; ±20 % при -30 до +70°C
Самоналаштування	≥20 A струм навантаження
Коефіцієнт спрацьовування	4x струму навантаження
Затримка регулювання	60 с
Пам’ять пікового навантаження	72 год
Індикація	Механічний прапорець Три червоних світлодіоди для індикації несправності Один жовтий світлодіод для індикації розряду батареї
Видимість	>50 м вдень, >150 м вночі, оглядовість 360 градусів
Частота спалахів	30 спалахів на хвилину, загальний час індикації >1500 годин
Відновлення
	Версія А	Версія B	Версія E
За струмом	струм навантаження >3 A	-	-
За напругою	-	-	лінійна напруга ≥5 кВ
Ручне	+
За часом	LED: 4 ч Flag: 4 ч, 1, 2, 3 чи 7 днів
Електроживлення	Літієва батарея, змінна, термін придатності ≥20 років
Перевірка батареї	Жовтий світлодіод, частота спалахів: 6 на хвилину (лише якщо прапорець відновлено)
Макс. допустима напруга	≤46 кВ / 50 Гц чи 60 Гц ≤161 кВ / 50 Гц чи 60 Гц (HV версія)
Витримуваний струм	25 кА / 1 с
Діаметр провідника	8 - 29 мм
Електромагнітна сумісність	IEC 61000-4-2 (ESD), IEC 61000-4-3 (HF)
Корпус	Пластмаса, армована скловолокном, стійка до ультрафіолетового випромінювання, IP68. Кріпильний хомут: нержавіюча сталь.
Діапазон температур	від -30 до +70 °C (IEEE 495: від -40 до +85 °C)
