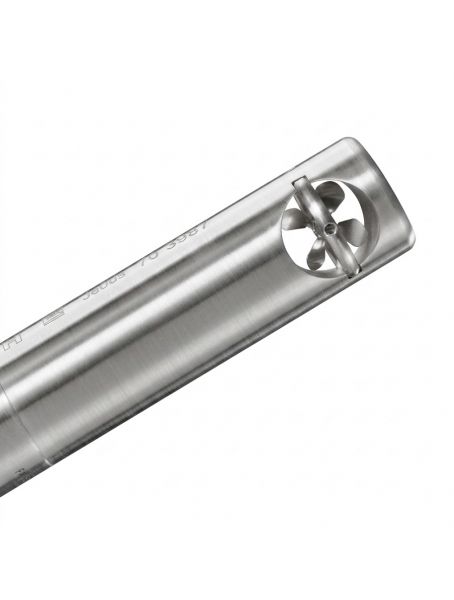

Крильчастий датчик потоку FA (Hoentzsch)

Опис

Принцип роботи крильчастих датчиків ґрунтується на тому, що швидкість обертання крильчатки пропорційна швидкості потоку вимірюваного середовища. При цьому кутова швидкість обертання крильчатки майже не залежить від щільності, тиску та температури вимірюваного середовища.

Підрахунок кількості обертів крильчатки здійснюється за допомогою комутатора, який не чинить жодного гальмівного впливу на крильчатку. Крім того, за напрямком обертання крильчатки можна визначити напрямок потоку.

Крильчатка завдяки своїй незначній масі має малу інерційність, що дозволяє миттєво (протягом декількох мілісекунд) сприймати зміни швидкості потоку навіть у звичайному газі. Довжина проводу між датчиком і вимірювальним блоком може досягати декількох сотень метрів.

Датчики FA:

призначені для стаціонарних або мобільних вимірювань у рідинах (у тому числі у воді);
діапазон вимірювань у газах/повітрі: 0,01...120 м/с;
діапазон робочих температур: -40...+550 °C; корозійна стійкість;
низький перепад тиску;
чутливість до напрямку потоку;
інтерфейс Profibus.

Характеристики

Порівняльна таблиця: датчики потока Hoentzsch

Зонди/Погружні датчики	Крильчастий датчик потоку FA	Вихровий датчик потоку VA	Термодатчик потоку TA20	Термодатчик потоку TA10
Газоподібне середовище	повітря/гази	повітря/гази	повітря/гази	повітря/гази
Рідке середовище	Рідини з в'язкістю < 200 сСт	–	–	–
Основні області застосування	вимірювання в чистих газах і рідинах, контрольні вимірювання в газах і рідинах	вимірювання в газах, які містять завислі частинки і конденсат	вимірювання масової витрати повітря, вимірювання стисненого повітря	вимірювання масової витрати повітря, вимірювання стисненого повітря
Вимірювані величини	швидкість потоку/витрата	швидкість потоку/витрата	масова витрата/стандартна витрата	масова витрата/стандартна витрата
Діапазон вимірювань (поступово)	0,3...120 m/s	0,5...80 m/s	0,08...60 Nm/s	0,2...200 Nm/s
Робочий тиск (номінальний)	1 MPa/10 bar	300 kPa/3 bar	1 MPa/10 bar	2,J MPa/2J bar
Діапазон ро6очих температур	-40 °C...+550 °C	-25 °C...+240 °C	-10 °C...+240 °C	-10 °C...+140 °C
Діапазон вимірюваних температур (з вбудованою Pt100)	-40 °C...+300 °C	-10 °C...+250 °C	-10 °C...+240 °C	-10 °C...+140 °C
Вибухозахищене виконання, зона 0, 1, 20, 21 / категорія 1, 2, 1D, 2D (гази)	так	так	Ні	так
Матеріали, що контактують із контрольованим середовищем	Алюміній, нержавіюча сталь, титан	Нержавіюча сталь, титан, сплави Hastelloy C4/C22/B2	Нержавіюча сталь	Нержавіюча сталь 1.4J71, 1.430J, 1.4404, епоксид, поліамід, скло
Найменший діаметр отвору для вставки датчика	15 mm	40 mm	20 mm	10 mm
Найменший внутрішній діаметр тру6и з вимірюваним середовищем	40 mm	80 mm	80 mm	2J mm
Датчик із визначенням напрямку потоку	FAR	VAR	-	-
Датчик із вбудованим вимірюванням температури	FT	VAT	стандартний	стандартний
