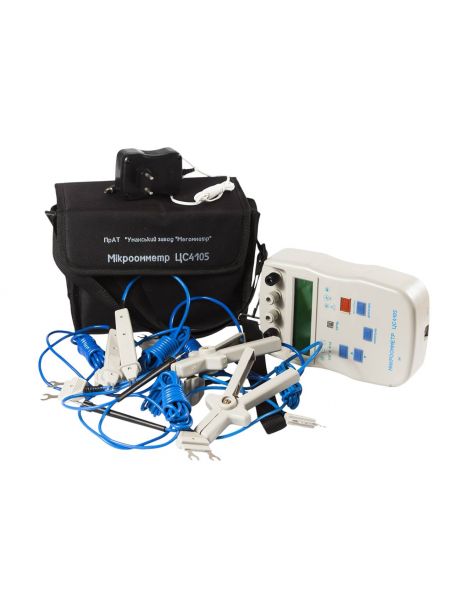

Мікроомметр ЦС4105
Мікроомметр призначений для вимірювання електричного опору постійному струму компонентів електричних кіл, що не знаходяться під напругою.
Мікроомметр може використовуватися для вимірювання:
- перехідного електричного опору високовольтних перемикачів і роз’єднувачів;
- електричного опору паяних, зварних і гвинтових з’єднань;
- електричного опору контактів приєднання і опору наземної частини кіл заземлюючих пристроїв;
- опору шин, провідників і кабелів.
Мікроомметр використовують у всіх галузях промисловості та народного господарства не залежно від форми власності.
Мікроомметр здійснює:
- автоматичний вибір діапазону вимірювання при вимірюванні в автоматичному режимі;
- індикацію процесу і ступеня заряду акумуляторів;
- автоматичне відключення від джерела електроживлення при зниженні напруги акумуляторів до встановленого рівня;
- автоматичне відключення від джерела електроживлення не більше чим через 120 s після завершення вимірювання або після відпускання будь-якої з кнопок управління;
- зберігання в пам’яті результатів двадцяти останніх вимірювань.
Діапазони вимірювання мікроомметра:
- від 10 μΩ до 3 mΩ;
- від 1 mΩ до 300 mΩ;
- від 0,1 Ω до 50 Ω.
Час встановлення робочого режиму – не більше 5 s.
Режим роботи мікроомметра – автоматичний або ручний.
Клас точності мікроомметра 2,5 за ДСТУ OIML R 34:2014 Класи точності засобів вимірювальної техніки. Границі допустимої відносної основної похибки вимірювання становлять ± 2,5 % від вимірюваного опору.
Індикація результатів вимірювань мікроомметра – чотирирозрядна з рухомою комою на рідкокристалічному індикаторі з підсвічуванням.
Електроживлення мікроомметра – вісім Ni-MH акумуляторів типорозміру АА ємністю не менше 2 А∙h і номінальною напругою 1,2 V.
Сила струму споживання мікроомметра від акумуляторів в ручному режимі роботи не більше 0,25 А.
Сила струму в колі вимірюваного опору:
- в діапазоні від 10 μΩ до 3 mΩ – імпульс струму 5 А тривалістю 0,3 s;
- в діапазоні від 1 mΩ до 300 mΩ – імпульс струму 50 mА тривалістю 0,3 s або 50 mА постійного струму в ручному режимі вимірювання;
- в діапазоні від 0,1 Ω до 50 Ω – імпульс струму 5 mА тривалістю 0,3 s або 5 mА постійного струму в ручному режимі вимірювання.
Кількість вимірювань в нормальних умовах застосування в автоматичному режимі вимірювання при повністю заряджених акумуляторах до встановленого рівня розряду не менше 1000.
Робочі умови застосування:
- температура навколишнього повітря від мінус 10 ºС до плюс 55 ºС;
- відносна вологість повітря до 90 % за температури 30 ºС.
Мікроомметр призначено для роботи в умовах вологості без конденсації вологи у відкритому місці.
Габаритні розміри – не більше 230 mm х 140 mm х 59 mm.
Маса – не більше:
- мікроомметра з акумуляторами – 1 kg;
- комплекту вимірювальних шнурів – 0,5 kg.
Норма середнього напрацювання мікроомметра на відмову – 10 000 h.
Середній строк служби мікроомметра 10 років.
