ПНФО Покажчик однополюсний для фазування кВ
Покажчик призначений для:
- визначення присутності (відсутності) напруги змінного струму промислової частоти 50 Гц в електроустановках номінальної напруги 6-10 кВ у разі безконтактного піднесення щупа робочої частини покажчика до струмоведучої частини на відстань 50 ± 10 мм;
- визначення збігу або зустрічного вмикання фаз в електроустановках номінальної напруги 6-10 кВ перед вмиканням секціонуючих комутаційних апаратів.

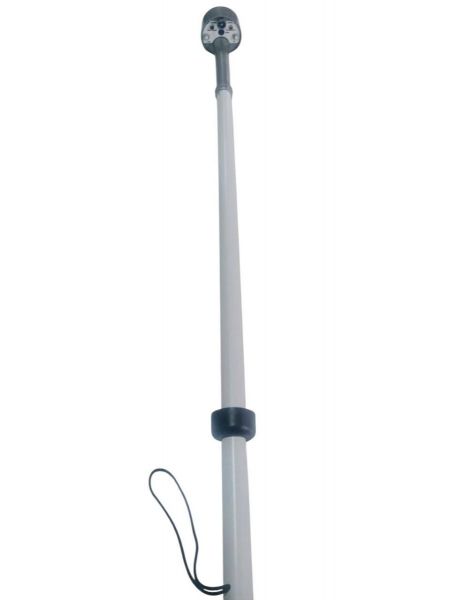

Покажчик ПНФО-10 (рис. 1) складається з наступних основних частин:
- щуп 1;
- робоча частина 2;
- ізолювальна частини 3;
- обмежувальне кільце 4;
- рукоятка 5.
- Покажчик комплектується ізолювальною штангою на напругу 10 кВ.
- Покажчик має тест-контроль справного стану, який автоматично спрацьовує у разі ввімкнення покажчика в роботу.
- Вид індикації: акустичні та світлові імпульси.
- Умови експлуатації:
- температура повітря від - 30°С до + 55°С.
- відносна вологість повітря 80% при температурі + 25°С.
- Час спрацьовування покажчика при наявності напруги - не більше 1 с.
- Ізолювальна частина покажчика випробовується у відповідності до встановлених норм.
- Покажчик виготовляється в однополюсному виконанні.
- Габаритні розміри та маса:
- довжина в транспортному положенні, мм, не більше 1000.
- габарити електронного блока, мм, не більше, 270х100х100.
- маса покажчика, кг, не більше, 0,6.
