Покажчик напруги з телескопічною штангою ПНБУ-2 0,22; 10;35;110 кВ

Покажчики ПНБУ виготовляються 3-х модифікацій: 6;10;35 кВ;   10;35;110 кВ;   35;110;220 (330) кВ.

 Покажчики призначені для визначення присутності  напруги змінного струму промислової  частоти 50 Гц в  електроустановках. В чутливому режимі „220В” покажчик працює як сигналізатор напруги для електроустановок понад 1000В і може визначати наявність напруги  без піднімання на опору, а також наведену напругу і напругу без знімання ізоляції з проводів.

Покажчик комплектується ізолювальною штангою Вид індикації про наявність  напруги: акустичні та світлові імпульси.на відповідну напругу. (штанга може бути телескопічною L≤ 6 м).

Технічні данi та характеристики:

• Автоматичний самоконтроль справності покажчика та контроль напруги елементів живлення здійснюється постійно з моменту введення його в роботу. У разі справного стану видаються світловий і звуковий сигнал короткочасний ≈ 0,5 с.. Далі покажчик переходить в робочий режим і видає через кожні 14±1с контрольні сигнали свого ввімкненого та справного стану. У разі зниження напруги елементів живлення до 3,2±0,1 В покажчик видає тільки постійні короткі світлові імпульси (акустичні імпульси відсутні).
• Час  спрацьовування покажчика при наявності напруги - не більше 1 с.
• Ізолювальна частина покажчика випробовується у відповідності до встановлених норм.
• Габаритні розміри

Довжина в  транспортному  положенні:

- для модифікації 6;10;35 кВ,  мм,  не  більше 1000;

- для модифікації 10;35;110 кВ,  мм,  не  більше 1350;

- для модифікації 35;110;220 (330),  мм,  не  більше 2250;

• Габарити  електронного   блока (робочої частини),    мм,   не  більше, 210х100х100.
• Маса покажчика:

- для модифікації 6;10;35 кВ, кг, не більше, 0,8;

- для модифікації 10;35;110 кВ, кг, не більше, 1,0;

- для модифікації 35;110;220 (330) кВ, кг, не більше, 1,5;

- для всіх модифікацій які комплектуються телескопічною штангою, кг, не більше, 2,6;

• Будова i робота покажчика

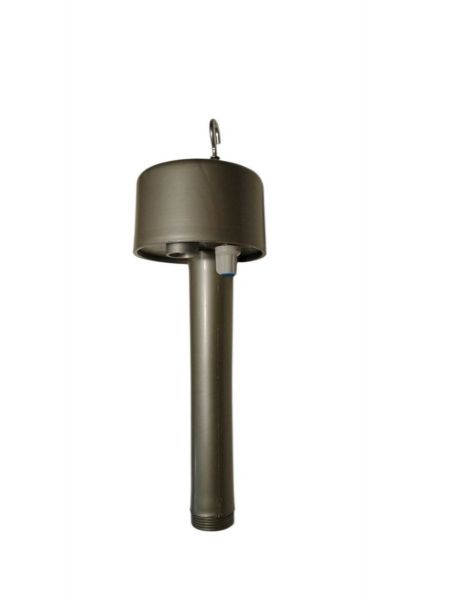

Покажчик ПНБУ-2 складається з трьох основних частин: робочої, ізолювальної та рукоятки.

Робоча частина  (електронний  блок) покажчика містить елементи електричної схеми, якi забезпечують видачу акустичних та світлових сигналів.
