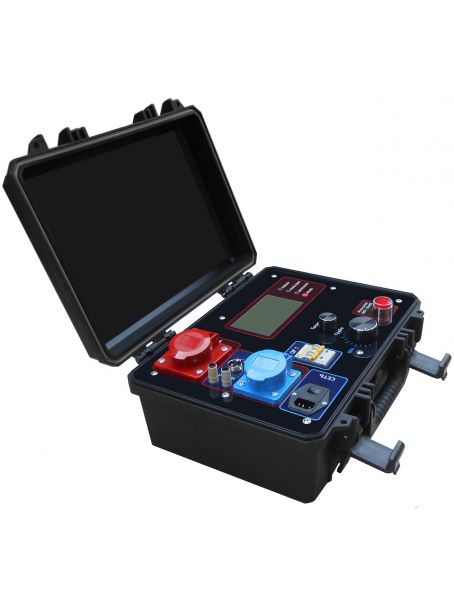

Пристрій перевірки автоматичних вимикачів DTE-3М
Пристрій перевірки автоматичних вимикачів DTE-3М призначений: 1.1 для перевірки працездатності та контролю ампер-секундних характеристик автоматичних вимикачів змінного струму промислової частоти в діапазоні 20А-3кА, з вимірюванням та реєстрацією величин часу та струму, що пропускається через автоматичний вимикач. 1.2 для перевірки та атестації струмових вимірювальних та захисних трансформаторів струму, первинним струмом; 1.3 для перевірки та калібрування струмових реле; 1.4 для перевірки та калібрування теплових струмових реле; 1.5 для перевірки плавких запобіжників; 1.6 може використовуватися як регульоване джерело змінного струму до 3кА в силових ланцюгах низького імпедансу для лабораторних робіт. Пристрій DTE-3 є переносним приладом. Для забезпечення електробезпеки персоналу, вихідні струмопровідні ланцюги гальванічно розв'язані від мережі живлення.
Основні можливості пристрою:
- Перевірка та атестація струмових вимірювальних і захисних трансформаторів струму первинним струмом.
- Перевірка та калібрування струмових реле.
- Перевірка та налаштування теплових струмових реле.
- Перевірка плавких запобіжників.
- Використання як регульоване джерело змінного струму до 3 кА у силових колах з низьким імпедансом (лабораторні роботи).
Переваги:
- Переносне виконання — зручно для роботи в лабораторіях і на об’єктах.
- Гальванічна розв’язка вихідних струмопровідних кіл від мережі живлення для безпеки персоналу.
- Універсальність: один пристрій вирішує завдання перевірки АВ, трансформаторів, реле та запобіжників.
|
Напруга живлення, (В) |
230 ±5% |
|
Частота мережі живлення,(Гц) |
50±1% |
|
Максимальна напруга на одному витку вихідної шини, В |
1,3 |
|
Максимальний струм на вихідних шинах (діюче значення), А |
3300 |
|
Максимальна споживана потужність DТЕ-3М, кВА |
8 |
|
Час безперервної роботи при вихідному струму 3кА не менше, с |
5 |
|
* Діапазон True RMS вимірювання та реєстрації вихідного струму, А, при наведеній похибці вимірювання менше 3% |
20 – 3300 |
|
Діапазон вимірювання і реєстрації тривалості вихідного струму, |
0,02 – 99999 |
|
Поріг спрацьовування захисту силового трансформатора від перегріву, °С |
96 ±10% |
|
Маса блоку управління БУ-3, кг, не більше |
3,5 |
|
Маса підсилювача струму БПС–3, кг, не більше |
18 |
|
Маса мідної гнучкої шини, кг, не більше |
3,2 |
|
Маса датчика струму ДС–3, кг, не більше |
1,8 |
|
габаритні розміри БУ–3, мм, не більше |
300х250х135 |
|
габаритні розміри БПС–3, мм, не більше |
150х320х300 |
|
Середній термін служби приладу, років |
10 |
*Технічні характеристики відповідають наведеним значенням при експлуатації приладу в комплекті з регулятором напруги однофазним (РНО).
Умови експлуатації
|
Діапазон температури навколишнього повітря, °С |
-5 – +35 |
|
Відносна вологість повітря при t=25°С, % |
≤ 85. |
|
Атмосферний тиск, мм.рт.ст. |
630 – 800 |
