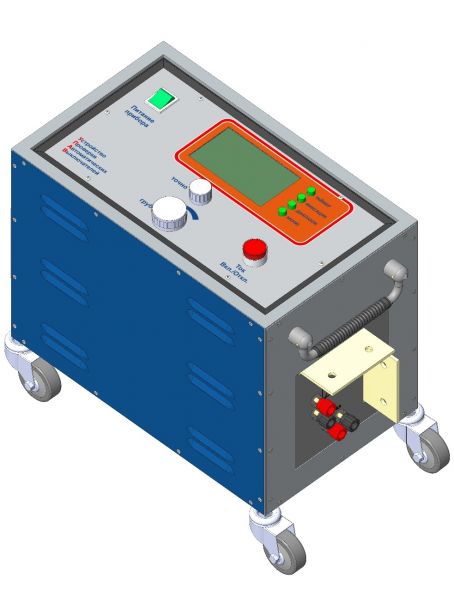

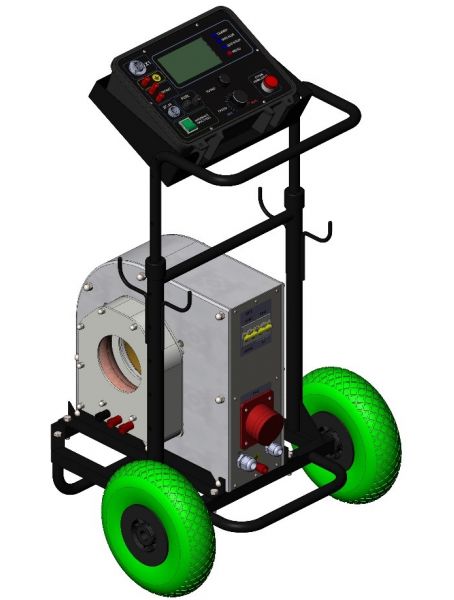

Пристрій перевірки автоматичних вимикачів DTE-6М
DТЕ-6М — це сучасний пристрій прогрузки автоматів, призначений для перевірки працездатності та контролю ампер-секундних характеристик автоматичних вимикачів змінного струму промислової частоти в розширеному діапазоні 20 А — 6000 А. Прилад виконує точне вимірювання та реєстрацію часу і струму, що проходить через автоматичний вимикач (АВ), включно з потужними захисними апаратами у промислових енергосистемах.
Основні можливості пристрою:
- Перевірка та атестація струмових вимірювальних і захисних трансформаторів струму первинним струмом високої величини.
- Перевірка та калібрування струмових і теплових реле, розрахованих на великі робочі струми.
- Перевірка та налаштування промислових автоматичних вимикачів і запобіжників підвищеної потужності.
- Використання як регульоване джерело змінного струму до 6 кА у силових колах з низьким імпедансом (лабораторні та польові випробування).
Переваги:
- Переносне та міцне виконання — зручно для використання у лабораторіях і безпосередньо на об’єктах.
- Гальванічна розв’язка вихідних струмопровідних кіл від мережі живлення для максимальної безпеки персоналу.
- Розширений діапазон — один пристрій вирішує завдання перевірки автоматів, трансформаторів, реле та запобіжників на струми до 6000 А.
|
*Напруга живлення, В |
400 ±5% |
|
Частота мережі живлення, Гц |
50 ±1% |
|
Максимальна напруга на вихідних шинах, В |
2,4 |
|
Максимальний струм на вихідних шинах (діюче значення), А |
6600 |
|
Максимальна споживана потужність DTE-10М, кВА |
45 |
|
** Діапазон True RMS вимірювання та реєстрації вихідного струму, А, на значеннях від 10% до 100% обраного діапазону при наведеній похибці вимірювання менше 3% |
20 – 6600 |
|
Діапазон виміру та реєстрації тривалості вихідного струму, сек, при похибці виміру менш 1,5% |
0,01 – 9999 |
|
Поріг спрацьовування захисту силового трансформатора від перегріву, °С |
96 ±10% |
|
Габаритні розміри БУ-10, не більше, мм |
300х250х135 |
|
Габаритні розміри БПС-10, не більше, мм |
480х250х320 |
|
Габаритні розміри транспортного візка, мм |
420х220х780 |
|
Маса блока управління БУ-10, кг, не більше |
3,6 |
|
Маса блока підсилювача струму БПС-10, кг, не більше |
54 |
|
Маса датчика струму ДС-10, кг, не більше |
3 |
|
Маса транспортного візка, кг, не більше |
12 |
|
Середній термін служби приладу, років |
10 |
* Допускається живлення пристрою від напруги 230В, при цьому максимальний вихідний струм = 4,5кА.
** Технічні характеристики відповідають наведеним значенням при експлуатації пристрою в комплекті з регулятором напруги однофазним (РНО).
Умови експлуатації приладу
|
Діапазон температури навколишнього повітря,(С°) |
-5— +35. |
|
Відносна вологість повітря при Т=25(С°),(%) |
≤85. |
|
Атмосферний тиск, (мм.рт.ст.) |
630—800 |
