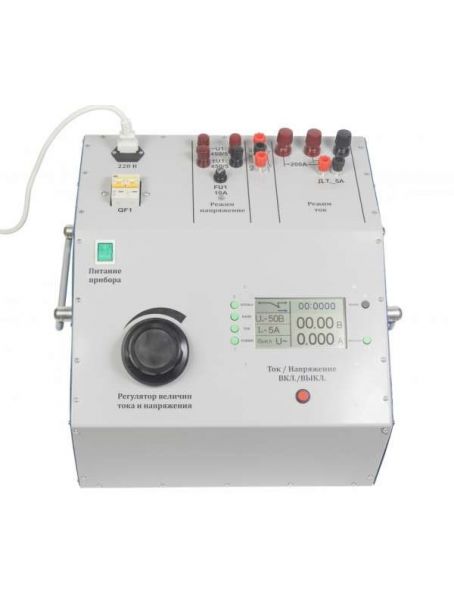

Пристрій перевірки простих захистів DTE-450/200
Пристрій перевірки простих захистів DTE – 450/200 призначений:
- для налагодження і перевірки пристроїв простих релейних захистів РЗА, на місці їх установки на електростанціях, підстанціях, промислових підприємствах або в лабораторіях.
- для налагодження і перевірки елементів електроавтоматики (електромагнітних реле, контакторів, пускачів і т.п.).
- для налагодження і перевірки автоматичних вимикачів.
Пристрій виконаний в єдиному корпусі, що створює додаткові зручності при експлуатації. У своєму складі має з’єднувальні дроти і кабелі для підключення випробовуваних пристроїв.
|
Найменування параметра |
Значення |
|
Напруга живильної мережі змінного струму, В |
230±10%(50Гц) |
|
Максимальний струм споживання живильної мережі, А |
12 |
|
Максимальна споживана потужність, (В×А) |
2500 |
|
Температура експлуатації, °С |
-10…+45 |
|
Температура зберігання, °С |
-20…+45 |
|
Відносна вологість повітря при температурі +25˚С, %, не більше |
80 |
|
Атмосферний тиск, мм рт. ст. |
від 630 до 800 |
|
Вага пристрою, без урахування комплекту сполучних проводів, кг, не більше |
40 |
|
Тривалість безперервної роботи, хв., не менше |
120 |
|
Середній термін служби, років |
10 |
Вихідна напруга
|
Діапазон вихідної синусоїдального напруги, мережевої частоти, розбитий на три під діапазони |
1 –– 50 (В) |
|
Діапазон вихідної випрямленої напруги, розбитий на три під діапазони |
1 –– 50 (В) |
|
Точність вимірювання вихідної напруги, (%) |
3,0 |
|
Розширення виміру вихідної напруги, (мВ.) |
10 |
Вихідний струм
|
Діапазон вихідного синусоїдального струму, мережевий частоти, який формується пристроєм розбитий на два під діапазону |
0,5 –– 20 (А) |
|
Для перевірки зовнішніх трансформаторів струму, з вторинним струмом рівним 5А, в пристрої передбачено діапазон вимірювача струму |
0.1 –– 5 (А) |
|
Точність вимірювання вихідного струму, (%) |
3,0 |
|
Розширення виміру вихідного струму, (мА.) |
10 |
|
Вимірювач часових інтервалів в діапазоні |
0,1мс…99999,9 (с) |
|
Точність вимірювання часового інтервалу не більше |
0,1(мс) |
|
Роздільна здатність вимірювання часового інтервалу при роботі з сухими контактами, (мс) |
0,1 |
|
Роздільна здатність вимірювання часового інтервалу в режимі роботи «РОЗРИВ», (мс) |
0,1 |
|
Таймер часового інтервалу увімкнення випробувальної напруги і струму на вихідні клеми пристрою в діапазоні |
10мс…99999,9 (с) |
