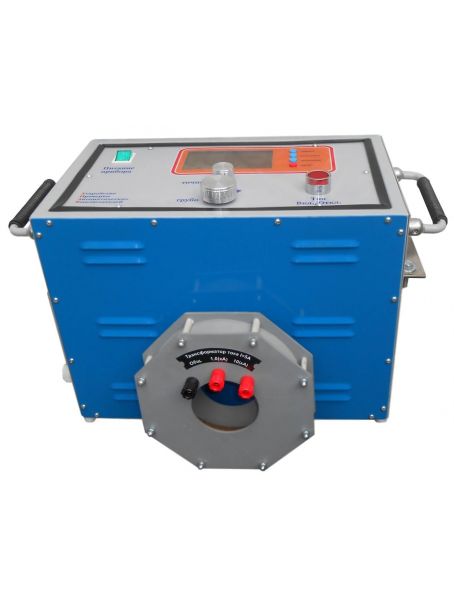

Пристрій прогрузки автоматичних вимикачів – DТЕ-14М
DТЕ-14М — це потужний пристрій прогрузки автоматів, призначений для випробувань автоматичних вимикачів змінного струму у розширеному діапазоні 50 А — 14 000 А. Прилад забезпечує вимірювання та реєстрацію струму і часу спрацювання, що необхідно при тестуванні силових автоматів, трансформаторів, реле та запобіжників великої потужності.
Основні можливості пристрою:
- Перевірка та сертифікація вимірювальних і захисних трансформаторів струму первинним струмом до 14 кА.
- Калібрування та налаштування струмових і теплових реле промислового рівня.
- Випробування плавких запобіжників великої потужності.
- Використання як регульоване джерело змінного струму до 14 кА для лабораторних і польових випробувань.
Переваги:

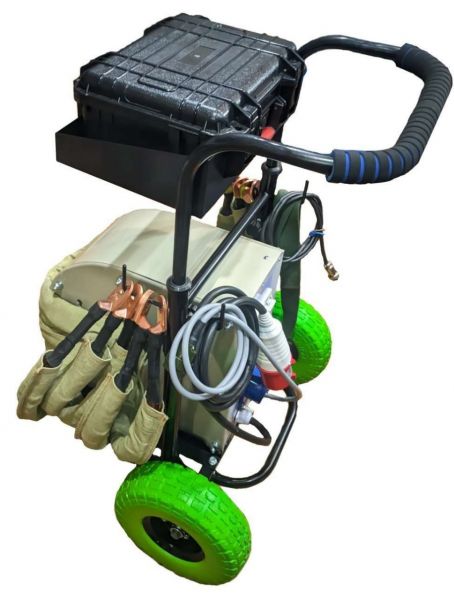

- Встановлений на транспортному візку — зручне переміщення та спрощена експлуатація на об’єктах.
- Повна гальванічна розв’язка вихідних кіл від мережі живлення — максимальна безпека персоналу.
- Широкий діапазон випробувань: вимикачі, трансформатори, реле та запобіжники до 14 000 А.
|
*Напруга живлення, В |
400 ±5% |
|
Частота мережі живлення, Гц |
50 ±1% |
|
Максимальна напруга на вихідних шинах, В |
3,5 |
|
Максимальний струм на вихідних шинах (діюче значення), А |
15400 |
|
Максимальна споживана потужність DTE-14М, кВА |
110 |
|
** Діапазон True RMS вимірювання та реєстрації вихідного струму, А, на значеннях від 10% (або не менше 50А) до 100% обраного діапазону при наведеній похибці вимірювання менше 3% |
50 – 15400 |
|
Діапазон виміру та реєстрації тривалості вихідного струму, сек, при похибці виміру менш 1,5% |
0,01 – 9999 |
|
Поріг спрацьовування захисту силового трансформатора від перегріву, °С |
96 ±10% |
|
Габаритні розміри БУ-14, не більше, мм |
300х250х135 |
|
Габаритні розміри БПС-14, не більше, мм |
480х250х320 |
|
Габаритні розміри транспортного візка, мм |
420х220х780 |
|
Маса блока управління БУ-14, кг, не більше |
3,6 |
|
Маса блока підсилювача струму БПС-14, кг, не більше |
54 |
|
Маса датчика струму ДС-14, кг, не більше |
4 |
|
Маса транспортного візка, кг, не більше |
12 |
|
Середній термін служби приладу, років |
10 |
* Допускається живлення DTE-14М від напруги 230В, при цьому вихідна потужність поменшається в 3 рази (максимальний вихідний струм – 9 кА).
** Технічні характеристики відповідають наведеним значенням при експлуатації пристрою в комплекті з регулятором напруги однофазним (РНО).
