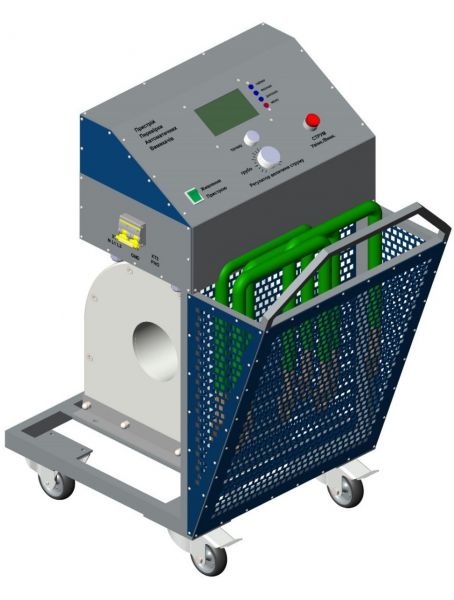

Пристрій прогрузки автоматичних вимикачів – DТЕ-16М
DТЕ-16М — це професійний пристрій прогрузки автоматів, призначений для випробувань автоматичних вимикачів змінного струму у діапазоні 20 А — 16 000 А. Прилад забезпечує первинну токову перевірку, вимірювання та реєстрацію струму і часу спрацювання АВ.
Основні можливості:
- Випробування та сертифікація вимірювальних і захисних трансформаторів струму (тест трансформаторів до 16 кА).
- Перевірка плавких запобіжників та силових автоматів.
- Калібрування і налаштування струмових та теплових реле.
- Використання як регульоване джерело змінного струму до 16 кА у лабораторних та польових умовах.
Переваги:

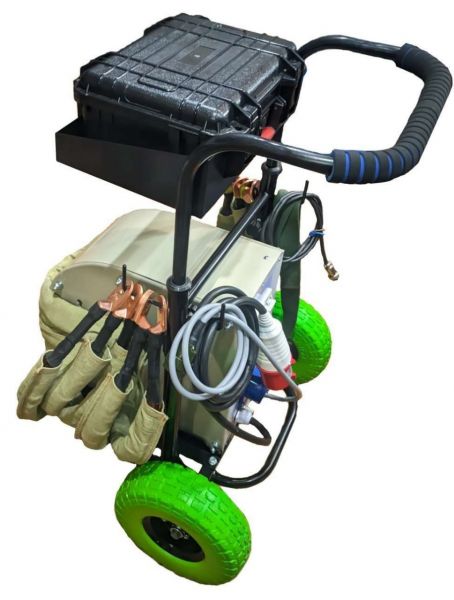

- Встановлений на транспортному візку — просте переміщення та зручність експлуатації.
- Гальванічна розв’язка вихідних кіл від мережі — безпека персоналу.
- Універсальність: один прилад підходить для тестування автоматів, реле, запобіжників і трансформаторів.
|
Напруга живлення, (В) * |
380 ± 10% |
|
Частота мережі, Гц |
50 ± 1% |
|
Максимальний струм споживання живильної мережі, А |
260 |
|
Максимальна напруга на вихідних шинах, В |
7 |
|
Максимальний струм на вихідних шинах (діюче значення), кА |
16 |
|
Максимальна споживана потужність, кВА |
112 |
|
Діапазон вимірювання і реєстрації вихідного струму, А |
|
|
при похибки вимірювання менше 3% |
20 – 17600 |
|
Діапазон вимірювання і реєстрації тривалості вихідного струму, сек |
|
|
при похибки вимірювання менше 1,5% |
0,01 – 1000 |
|
Поріг спрацьовування температурного захисту, °С |
96 ± 10% |
|
Габаритні розміри, мм |
720х485х880 |
|
Маса приладу без гнучких шин, кг, не більше |
86 |
|
Середній термін служби приладу, років |
10 |
* Допускається живлення від напруги 220В, при цьому максимальний вихідний струм – 12кА.
