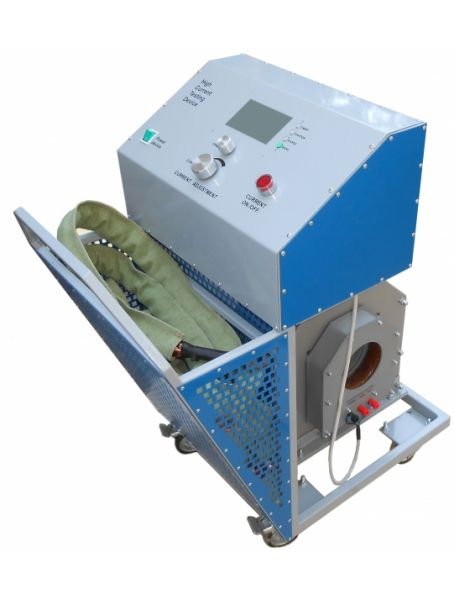

Пристрій прогрузки автоматів DTE-20М
DТЕ-20М — це потужний пристрій прогрузки автоматів, призначений для випробувань автоматичних вимикачів змінного струму у діапазоні 20 А — 20 000 А. Прилад виконує первинну токову перевірку, вимірювання та реєстрацію параметрів роботи силових АВ, реле та трансформаторів.
Основні можливості:
- Випробування та атестація трансформаторів струму первинним струмом до 20 кА.
- Перевірка автоматів високої потужності та плавких запобіжників.
- Калібрування і налаштування захисних та теплових реле.
- Використання як регульоване джерело змінного струму до 20 кА для лабораторних і польових умов.
Переваги:
- Встановлений на транспортному візку — зручність переміщення та експлуатації.
- Гальванічна розв’язка вихідних кіл від мережі гарантує безпеку персоналу.
- Універсальність: підходить для тестування автоматів, реле, трансформаторів і запобіжників.
|
Напруга живлення, (В)* |
380 ±10% |
|
Частота мережі, (Гц) |
50 ±1% |
|
Максимальний струм споживання живильної мережі, (А) |
260 |
|
Максимальна напруга на вихідних шинах, (В) |
7 |
|
Максимальний струм на вихідних шинах (діюче значення), (кА) |
20 |
|
Максимальна споживана потужність, кВА |
120 |
|
** Діапазон вимірювання і реєстрації вихідного струму, А, при похибки вимірювання менше 3% |
20—20000 |
|
Діапазон вимірювання і реєстрації тривалості вихідного струму, сек, при похибки вимірювання менше 1,5% |
0,01—9999. |
|
Поріг спрацьовування температурного захисту, (С°) |
96 ±10% |
|
Габаритні розміри, (мм) |
720х485х880 |
|
Маса приладу без гнучких шин, (кг), не більше |
86 |
|
Середній термін служби приладу, (років) |
10 |
* Допускається живлення від напруги 220В, при цьому максимальний вихідний струм – 13 кА.
** Технічні характеристики відповідають наведеним значенням при експлуатації приладу в комплекті з регулятором напруги однофазним (РНО).
Умови експлуатації
|
Діапазон температури навколишнього повітря,(С°) |
0—35 |
|
Відносна вологість повітря при Т=25(С°),(%) |
≤80. |
|
Атмосферний тиск, (мм.рт.ст.) |
630—800 |
