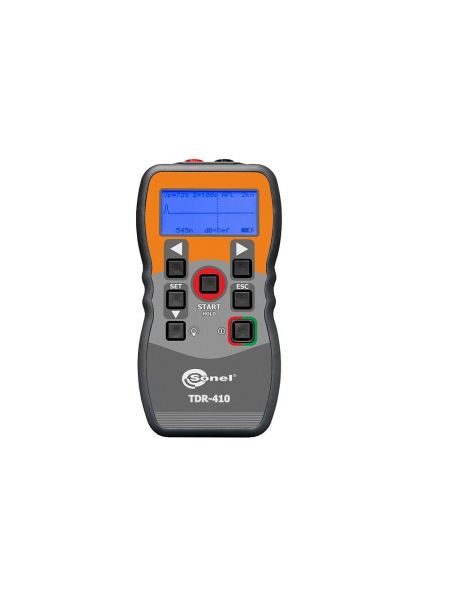

Рефлектометр TDR-410 (Sonel)
Рефлектометр TDR-410 є зручним цифровим імпульсним локалізатором, призначеним для ідентифікації та локалізації пошкоджень в силових, телекомунікаційних і телефонних кабелях. Він дозволяє визначити довжину кабелю і відстань до пошкодження в діапазоні від 0 до 4000 м в будь-якому типі кабелю з металевими жилами або в струмопровідних комунікаціях.
Функціональні особливості:
- визначення місць пошкодження: силових кабелів, телекомунікаційних і телефонних кабелів, коаксіальних кабелів;
- виявлення обриву, короткого замикання, а також будь-яких пошкоджень, пов'язаних зі зміною величини опору;
- графічне відображення пошкодження та автоматичний розрахунок відстані до місця пошкодження з відображенням значення на дисплеї.
|
Діапазон вимірювання |
7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 4000 м |
|
Вибір діапазону вимірювання |
Ручний чи автоматичний |
|
Мінімальна довжина кабелю |
4 м |
|
Похибка вимірювання |
1 % від діапазону |
|
Роздільна здатність вимірювання |
1 % від діапазону |
|
Чутливість вимірювання |
мін. 3 пікселі при відбитті від пошкодження на відстані до 4 км (для мідного кабелю з діаметром жил 0,6 мм) |
|
Регулювання коефіцієнта поширення |
від 1 до 99 % чи 1…148 м/мкс |
|
Хвильовий опір кабелю |
вибір із значень 25, 50, 75 і 100 Ом |
|
Дисплей |
графічний з підсвічуванням, 128 x 64 пікселів |
|
Захист по напрузі |
250 В AC |
|
Генератор тонального сигналу |
двотональний змінної частоти 810 - 1110 Гц |
|
Амплітуда зондуючого імпульсу |
+5 В у розімкнутому ланцюзі, +1,5 В при навантаженні 50 Ом |
|
Тривалість зондуючого імпульсу |
від 3 нс до 3 мкс залежно від діапазону |
|
Частота відправлення імпульсу |
2 сканування в секунду або один імпульс (для кожної шкали діапазону) |
|
Живлення |
1,5 В (4 алкалінових батарейки AA) |
|
Температура зберігання |
-20 до +70 °C |
|
Робоча температура |
-10 до +50 °C |
|
Габаритні розміри |
165 x 90 x 37 мм |
|
Маса |
350 г |
|
Ступінь захисту корпусу |
IP 54 |
