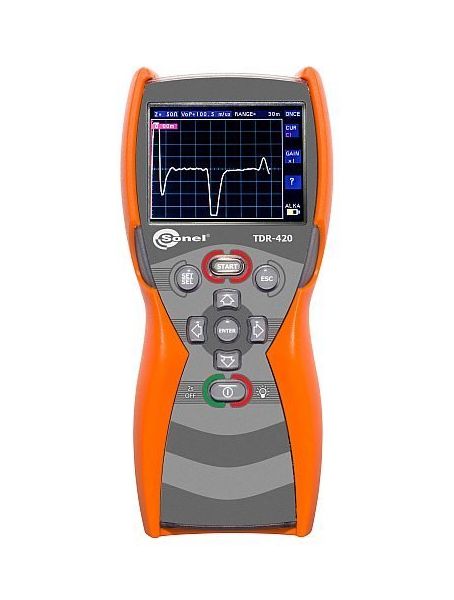

Рефлектометр TDR-420 (Sonel)

TDR-420 - це ручний рефлектометр  для виявлення та локалізації несправностей у кабелях живлення, телекомунікаційних та телвізійних кабелях. Рефлектометр TDR-420 дозволяє виміряти довжину кабелю та визначити відстань до пошкодження або зміни імпедансу в діапазоні від 4 м до 6000 м у провідниках з металевими дротами. Найменший діапазон вимірювання 7 метрів та мертва зона 0,6 метра дозволяють виявити пошкодження на дуже близькій відстані від місця, де пристрій підключено.

Два курсори дозволяють визначити місце двох пошкоджень одночасно та відстань між ними.

Завдяки кольоровому 3,5-дюймовому TFT-дисплею з роздільною здатністю 320 х 240 пікселів, індикація місця пошкодження є точною, а результати легше інтерпретувати.

Складні умови навколишнього середовища під час проведення вимірювальних робіт - це часті проблеми, з якими стикаються електромонтажники та служби технічного обслуговування. Завдяки унікальному корпусу TDR-420 забезпечує ступінь захисту на рівні IP67, що означає пилозахист та захист від проникнення води під час короткочасного занурення. Тому робота в дуже запиленій місцевості або випадковий контакт пристрою з водою не вплине на правильну роботу рефлектометра.

Функціональні можливості:

• Режим одиночного вимірювання ONCE,
• Режим безперервного вимірювання CONT,
• Генератор тонального сигналу TONE,
• Два курсори для позначення двох місць пошкодження разом із зазначенням відстані між ними,
• Вбудована функція HELP для полегшення інтерпретації рефлектограми,
• 11 доступних вимірювальних діапазонів від 7 м до 6000 м,
• „Мертва зона” обмежена 0,6 м,
• Кольоровий 3,5-дюймовий TFT-дисплей з роздільною здатністю 320 х 240 пікселів,
• ручне встановлення чутливості у 8 кроків GAIN,
• регулювання вихідного імпедансу до 200 Ом (можливість вимірювання попередньо ізольованих труб),
• Швидкість поширення встановлена в діапазоні від 10% до 99%,
• герметичний і міцний корпус зі ступенем захисту від проникнення IP67.
• Невеликі розміри та вага.
