Рідинний індиатор короткого замикання (Horstmann)

Наявність У наявності

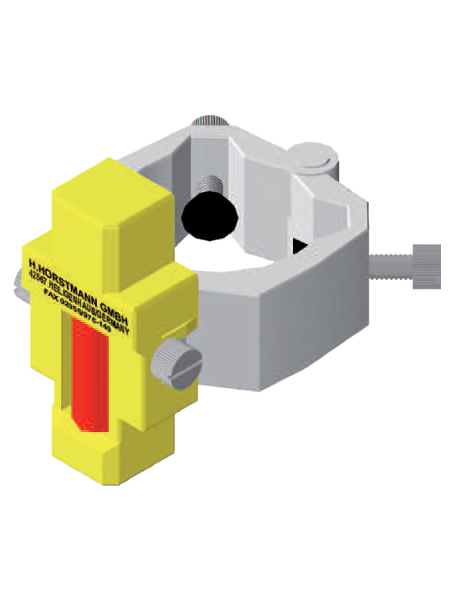

Рідинний індикатор — це механічний індикатор короткого замикання, призначений для виявлення струмів короткого замикання в розподільчих мережах середньої напруги. Індикатор спрацьовує під дією напруженості магнітного поля «H», яка індукується значеннями спрацювання I>>. Поворотний ротор зі штифтом скидання використовує двоколірну індикацію для інформування користувача про стан індикатора ротора. «Чорний» означає, що індикатор не спрацював, тоді як «червоний» означає, що індикатор спрацював.

Індикатор спрацьовує під дією напруженості магнітного поля «H», яка індукується значеннями спрацьовування I>>. У разі короткого замикання магнітне поле піднімає змішувач, що змішує червоні частинки в рідині. Індикація автоматично скидається через шість-вісім годин, як тільки червоні частинки осідають на дні змішувача.

Особливості:

Механічна конструкція
Монтаж на кабелях або шинах
Індикація за допомогою рідини з червоними частинками
Автоматичне скидання спрацьованого положення після закінчення часу
Підходить для дооснащення

Номер замовлення	Для Ø [мм]	Iмін [A]
20-0401-000	8 - 16 мм	400
20-0402-000	16 - 20 мм	400
20-0403-000	20 - 30 мм	400
20-0404-000	30 - 40 мм	400
20-0405-000	40 - 50 мм	600
20-0406-000	50 - 60 мм	600
20-0408-000	60 - 80 мм	1000
20-0420-000	30 x 4—40 x 10	400
20-0422-000	20 x 4—25 x 6	400
20-0423-000	25 x 4—30 x 6	400
20-0421-000	45 x 4—60 x 12	600
20-0410-000	30 x 4—40 x 15	400

Характеристики

Метод виявлення замикання на землю	Коротке замикання на землю
Коротке замикання І˃˃ струм спрацьовування	400, 600, 1000 А (заводське налаштування)
Затримка відповіді tI>>	200 мс за номінального значення спрацьовування (100 мс доступні на запит)
Точність	±20 %
Скинути	Автоматичне скидання за часом приблизно через 6—8 годин
Матеріал	Корпус та кріпильні гвинти виготовлені з поліаміду, хомут Матеріал виготовлений з феромагнітної сталі
Діапазон температур	від −40 °C до +85 °C
