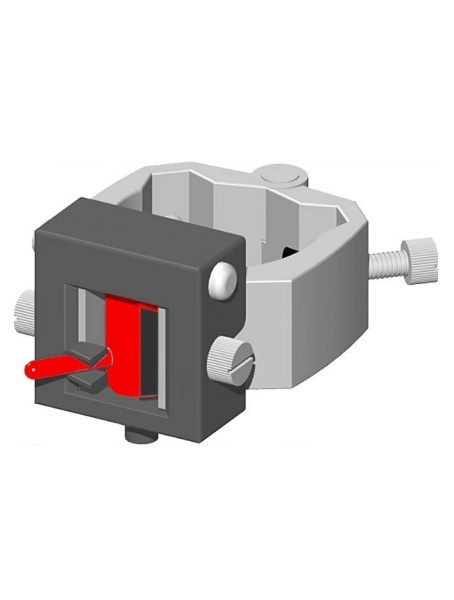

Роторний індикатор короткого замикання (Horstmann)

Наявність У наявності

Роторний індикатор являє собою механічний індикатор короткого замикання. Він призначений для виявлення струмів короткого замикання в розподільних електричних мережах середньої напруги. Індикатор спрацьовує від впливу магнітного поля з силою «H», яка створюється значеннями струму відключення I >>.

Особливості:

Механічна конструкція
Встановлення на кабелі або струмопровідні шини
Індикація за допомогою поворотного ротора
Ручне скидання спрацьованого положення
Підходить для дооснащення

На поворотному роторі є штифт відновлення та двоколірна індикація, призначена для інформування користувача про стан роторного індикатора. «Чорний» колір означає, що індикатор не спрацював, тоді як «червоний» вказує на спрацювання індикатора.

Номер замовлення	Для Ø [мм]	Iмін [A]
HMN-20-0122-001	20 х 4 - 25 х 6 мм	150 - 2000 А
HMN-20-0123-001	25 х 4 - 30 х 6 мм	150 - 2000 А
HMN-20-0120-001	30 х 4 - 40 х 10 мм	150 - 2000 А
HMN-20-0121-001	45 х 4 - 60 х 12 мм	150 - 2000 А
HMN-20-0101-001	8 - 16 мм	150 - 2000 А
HMN-20-0102-001	16 - 20 мм	150 - 2000 А
HMN-20-0103-001	20 - 30 мм	150 - 2000 А
HMN-20-0104-001	30 - 40 мм	150 - 2000 А
HMN-20-0105-001	40 - 50 мм	150 - 2000 А
HMN-20-0106-001	50 - 60 мм	150 - 2000 А
HMN-20-0108-001	60 - 80 мм	150 - 2000 А

Характеристики

I >> струму спрацьовування при короткому замиканні	150-2,000 A ( вказати значення при замовленні )
tI >> затримки спрацьовування	100 мс при номінальному значенні спрацьовування
Похибка	± 10%
Відновлення	Ручне відновлення за допомогою ізолюючої штанги
Матеріал	Корпус і кріпильні гвинти виготовлені з поліаміду Хомут виготовлений з феромагнітної сталі.
Діапазон температур	від -40 до +85 ° C
