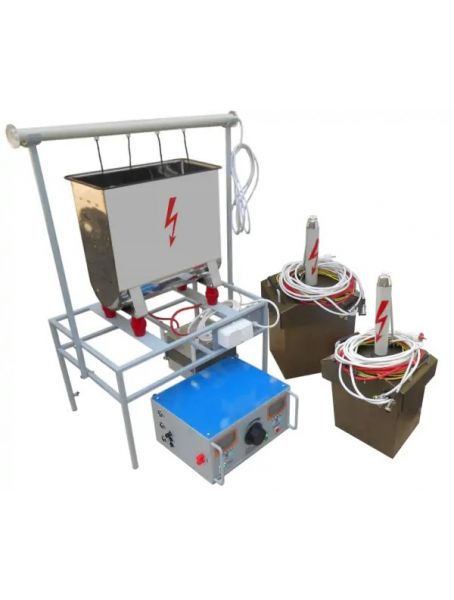

Стенд високовольтний випробувальний DTE-100D
Стенд високовольтний випробувальний DTE-100D призначений для випробування діелектричних властивостей ізоляції електрозахисних засобів:
- діелектричних гумових рукавичок і бот, електроінструменту і т.п. змінною високою напругою промислової частоти, регульованою в межах 100В – 15кВ.
- ізоляційних високовольтних штанг змінною високою напругою промислової частоти, регульованою в межах 500В – 100кВ.
- перевірка неонових ламп змінною напругою промислової частоти, регульованою в межах 5 – 200 В.
Устаткування стенду може використовуватися в якості високовольтної установки для випробувань ізоляції виробів (кабелів, ізоляторів та ін.) Напругою змінного струму.
|
Найменування параметра |
Значення |
|||
|
Напруга живильної мережі змінного струму, В |
230 ± 10% |
|||
|
Частота мережі, Гц |
50 ± 1 |
|||
|
Потужність, кВт, не більше |
0,9 |
|||
|
Режим роботи |
«100В» |
«15кВ» |
«100кВ» |
|
|
Діюче значення максимального випробувального напруги, кВ |
0,2 |
15 |
100 |
|
|
Наведена похибка вимірювання напруги,% |
± 3 |
|||
|
Кількість місць для проведення випробування |
1 |
4 |
1 |
|
|
Максимальний вимірюваний струм витоку, мА |
Не вимірюється |
7,6 |
20 |
|
|
Наведена похибка вимірювання струму,% |
– |
± 3 |
||
|
Маса БУ, кг, не більше |
18,5 |
|||
|
Маса джерела високої напруги БВН-50, кг, не більше |
42,5 |
|||
|
Маса випробувальної установки, кг, не більше |
32 |
|||
|
Середній термін служби, років |
10 |
|||
|
Рекомендована площа займана стендом, м |
3X5 |
|||
