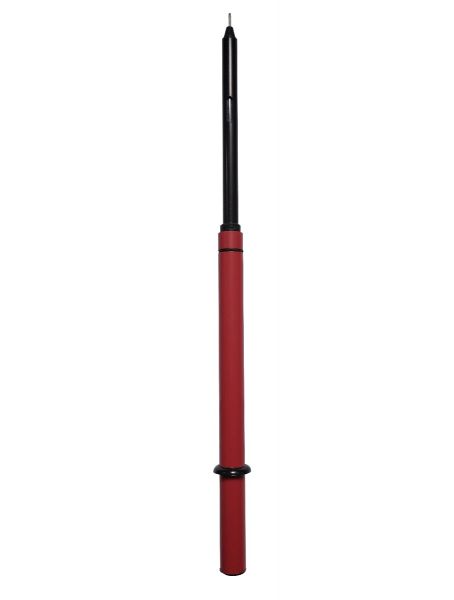

Світловий покажчик напруги до 10 кВ УВН80-2М/1

Покажчик високої напруги типу УВН80-2М/1 (надалі покажчик) призначений для перевірки наявності або відсутності напруги в електроустановках змінного струму від 2,2 до 10 кВт частотою 50 або 60 Гц.

Прилади розраховані для роботи за температури навколишнього повітря від -30 °С. до +50 °С. і відносної вологості 98% за температури +25 °С.

Виконання і принцип роботи

Покажчик складається з робочої частини, ізолюючої частини та рукоятки.

У робочій частині покажчика вбудований індикатор.

Заходи безпеки

Конструкція покажчика відповідає вимогам «Правил застосування та випробування засобів захисту, що використовуються в електроустановках».

Рукоятка покажчика має кільцеподібний упор з боку ізолюючої частини, висотою не менше 5 мм.

Покажчик працює без заземлення будь-яких його частин у всіх електроустановках, крім ПЛ.

Підготовка покажчика до роботи та порядок роботи

Витягти з чохла вміст і перевірити комплектність.

Вивернути робочу частину покажчика, ввернути в ізолюючу частину.

Провести візуальний контроль покажчика і пропустити до роботи.

Результати випробування

Покажчик витримав випробування напругою 12 кВ протягом 1 хв.

Ізолювальна частина покажчика витримала випробування напругою 40 кВ протягом 5 хв.

Напруга порога запалювання покажчика не більше 550В.

Висновок: Покажчик напруги придатний для застосування в установках напругою від 2,2 до 10 кВ.
