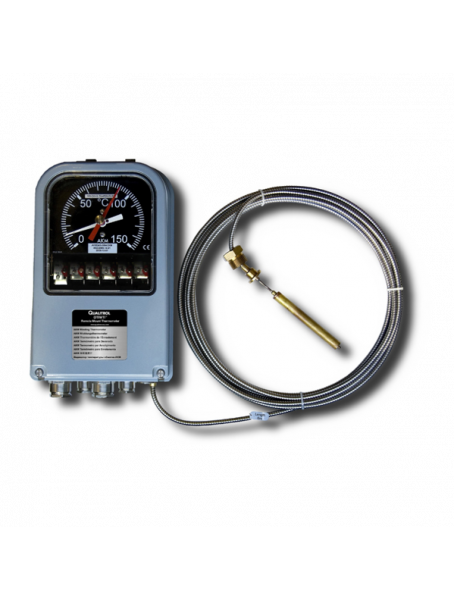

Температурний датчик АКМ 345 верхнього рівня оливи
Qualitrol AKM 345 Gen2 - Капілярний механічний термометр дистанційного контролю. Конфігурації для вимірювання температури оливи та моделювання температури обмотки. Обладнаний регульованими вимикачами (до шести) для систем сигналізації, вимкнення та охолодження і може оснащуватися різними електронними пристроями виходу для систем керування та збору даних, дистанційного контролю. Прилад може бути оснащений виходами для SCADA і віддаленого моніторингу.
Є два типи приладів:
- AKM OTI тип 34 - Індикатор температури масла
- AKM WTI тип 35 - Індикатор температури обмотки
Особливості:
- До 6 незалежних регульованих контактів керування та сигналізації.
- Перемикачі можуть бути задані за типом перемикача, діапазоном гістерезису та уставкою, без обмеження послідовних уставок.
- Діаметр шкали 150 мм з кутом огляду 260° для полегшення зчитування показань.
- Вбудований підпружинений покажчик для польових випробувань працездатності
- Конструкція відкидного корпусу дає змогу легко під'єднувати кабель, налаштовувати комутатор і проводити тестування без зняття кришки
- Стандартні перемикачі з номіналом до 15 А змінного струму і до 10 А постійного струму; крім цього, є перемикачі для більш високої напруги постійного струму (для магнітного гасіння дуги), а також для навантажень, вимірюваних міліамперами
- Можливе використання термометра з різними аналоговими вихідними пристроями (магнітними підсилювачами, резистивними датчиками Pt 100, Cu 10)
- Для кожного перемикача забезпечено можливість регулювання гістерезису (5-25°C)
- На відміну від герметизованих капілярних термометрів, розроблених на основі трубки Бурдона, цей прилад має негерметизовані системи, які більш стійкі до витоків.
- Удосконалена схема електропроводки з двома додатковими кабельними муфтами (загалом 5 муфт) і розширеною номенклатурою, що включає, на відміну від термометрів попереднього покоління, розмір 3xM25 і 2xM20.
Опції:
- Штатне використання однієї серії термометрів у широкому функціональному спектрі та різноманітних робочих умовах забезпечується завдяки великому вибору різних опцій
- Виняткова стійкість до екстремальних температур у полярному виконанні для експлуатації за температур до -60°C
- Доступність корпусів зі ступенем захисту IP55 або IP65 і різних варіантів встановлення та кріплення
- До 6 регульованих перемикачів будь-яких типів
- Спосіб кріплення, тип з'єднання з резервуаром, довжина зонда, довжина і матеріал капілярної трубки і захисного кожуха з урахуванням розмірів місця встановлення
- Виходи SCADA (струмові виходи 0-1 мА, 4-20 мА, термометри опору Pt 100 і Cu 10), аналогові та цифрові дистанційні індикатори
