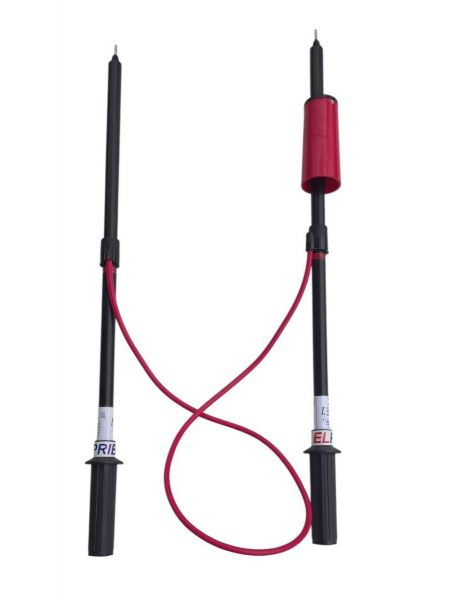

УВН80-2М/1 з ТФ Покажчик для перевірки наявності напруги і фазування кабельних ліній і трансформаторів
Покажчик для перевірки наявності напруги і фазування кабельних ліній і трансформаторів 6-10 кВ УВН80-2М/1 с ТФ, являє собою двополюсний пристрій, що короткочасно вмикається на векторну різницю напруг контрольованих фаз, і призначений для фазування кабельних ліній і силових трансформаторів напругою від 6,0 до 10 кВ, частотою 50 (60) Гц.
(Експ. висновок ГНОТ №80.2-04-05-2277.05, ТУ РА 01802164.0324-95, ГОСТ 20493-90)
|
Діапазон робочої напруги, кВ |
Від 6 до 10 |
|
Напруга індикації за схеми «згідно», кВ, не менше |
7,6 при 6 кВ; 12,7 при 10 кВ |
|
Напруга індикації за схеми «зустрічно», кВ, не більше |
1,5 при 6 кВ; 2,5 при 10 кВ |
|
Довжина рукоятки, мм |
120 |
|
Довжина ізолюючої частини, мм, не менше |
310 |
|
Довжина з'єднувального проводу, м, не менше |
1,0 |
|
Температура, °C |
Від - 45 до + 55 |
|
Вологість при 25°C, % |
98 |
|
Габаритні розміри, мм не більше |
470х100х50 |
|
Маса (в упаковці), кг не більше |
0,95 |
