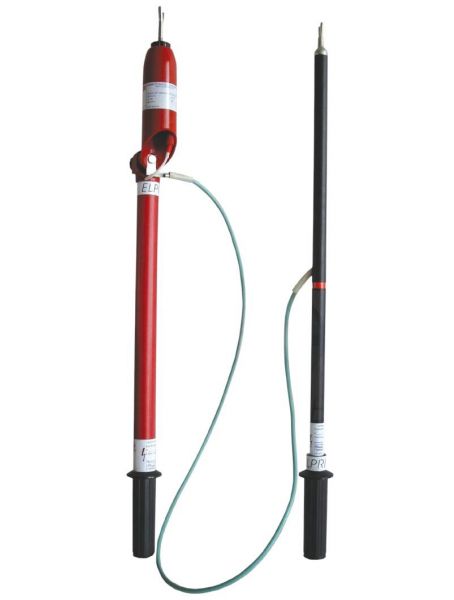

УВНУ-10СЗ ИП з ТФ Світлозвуковий покажчик для перевірки наявності напруги і фазування кабельних ліній і трансформаторів 6-10 кВ
Світлозвуковий покажчик для перевірки наявності напруги і фазування кабельних ліній і трансформаторів 6-10 кВ УВНУ-10СЗ ИП з ТФ, має пристрій самоперевірки.
Покажчик УВНУ-10СЗ ИП з ТФ оснащений додатковим світлодіодом для контролю стану джерела живлення. Трубка фазування зі з'єднувальним кабелем може бути від'єднана від індикаторної трубки, що дає змогу модифікувати пристрій в однополюсний світло-звуковий покажчик високої напруги.
(Експ.висновок ГНОТ №80.2-04-05-2277.05, ТУРА01802164.0324-95, ГОСТ20493-90)
|
Діапазон робочої напруги, кВ |
Від 6 до 10 |
|
Напруга індикації покажчика при підключенні трубки фазування за схеми «згідно», кВ, не менше |
7,6 при 6 кВ; 12,7 при 10 кВ |
|
Напруга індикації покажчика при підключенні трубки фазування за схеми «зустрічно», кВ, не більше |
1,5 при 6 кВ; 2,5 при 10 кВ |
|
Довжина рукоятки, мм |
120 |
|
Довжина ізолюючої частини, мм, не менше |
400 |
|
Довжина з’єднувального провода, м, не менше |
1,0 |
|
Джерело живлення, В |
6(2 x CR2450) |
|
Температура, °C |
Від - 30 до + 45 |
|
Влажность при 25°C, % |
98 |
|
Габаритні розміри, мм не більше |
790х130х65 |
|
Маса ( в упаковці), кг |
0,8 |
