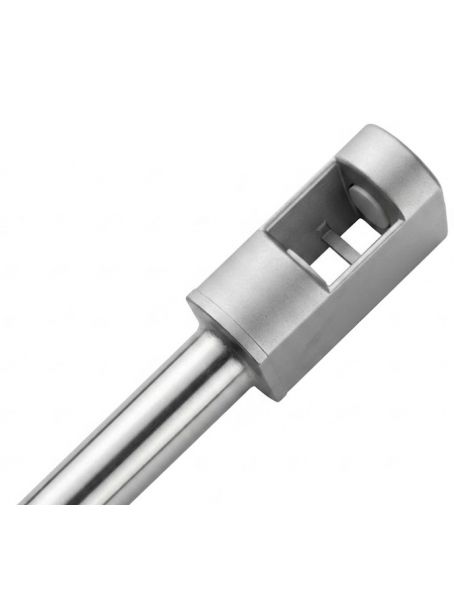

Вихровий датчик потоку VA (Hoentzsch)

Опис

В основі принципу роботи вихрових датчиків лежить явище Кармана — відрив вихору від перешкоди, що має форму стрижня. Частота відриву вихору пропорційна швидкості потоку і є величиною, що піддається вимірюванню. Вимірюваний потік сканується ультразвуком. При цьому вихори, що утворюються в потоці, модулюють ультразвуковий промінь між ультразвуковим трансмітером (передавачем) і приймачем.

Частота відриву вихору визначається після демодуляції ультразвукового сигналу. Цей метод, порівняно з іншими способами, дозволяє вимірювати малі швидкості течії (від 0,5 м/с) у широкому діапазоні. При цьому дуже важливим є те, що результати вимірювань не залежать від концентрації, тиску та температури вимірюваного середовища. Вихрові датчики VA не мають жодних рухомих частин, володіють найвищою втомною міцністю, мають тривалу стабільність характеристик, практично не мають інерції, дозволяють отримати чудову повторюваність результатів вимірювань.

Датчики VA:

придатні для вимірювання в газах, що містять зважені частинки та конденсат, а також в агресивних газах;
не мають рухомих частин;
тимчасова константа — 120 мс;
низький перепад тиску.

Характеристики

Порівняльна таблиця: датчики потока Hoentzsch

Зонди/Погружні датчики	Крильчастий датчик потоку FA	Вихровий датчик потоку VA	Термодатчик потоку TA20	Термодатчик потоку TA10
Газоподібне середовище	повітря/гази	повітря/гази	повітря/гази	повітря/гази
Рідке середовище	Рідини з в'язкістю < 200 сСт	–	–	–
Основні області застосування	вимірювання в чистих газах і рідинах, контрольні вимірювання в газах і рідинах	вимірювання в газах, які містять завислі частинки і конденсат	вимірювання масової витрати повітря, вимірювання стисненого повітря	вимірювання масової витрати повітря, вимірювання стисненого повітря
Вимірювані величини	швидкість потоку/витрата	швидкість потоку/витрата	масова витрата/стандартна витрата	масова витрата/стандартна витрата
Діапазон вимірювань (поступово)	0,3...120 m/s	0,5...80 m/s	0,08...60 Nm/s	0,2...200 Nm/s
Робочий тиск (номінальний)	1 MPa/10 bar	300 kPa/3 bar	1 MPa/10 bar	2,J MPa/2J bar
Діапазон ро6очих температур	-40 °C...+550 °C	-25 °C...+240 °C	-10 °C...+240 °C	-10 °C...+140 °C
Діапазон вимірюваних температур (з вбудованою Pt100)	-40 °C...+300 °C	-10 °C...+250 °C	-10 °C...+240 °C	-10 °C...+140 °C
Вибухозахищене виконання, зона 0, 1, 20, 21 / категорія 1, 2, 1D, 2D (гази)	так	так	Ні	так
Матеріали, що контактують із контрольованим середовищем	Алюміній, нержавіюча сталь, титан	Нержавіюча сталь, титан, сплави Hastelloy C4/C22/B2	Нержавіюча сталь	Нержавіюча сталь 1.4J71, 1.430J, 1.4404, епоксид, поліамід, скло
Найменший діаметр отвору для вставки датчика	15 mm	40 mm	20 mm	10 mm
Найменший внутрішній діаметр тру6и з вимірюваним середовищем	40 mm	80 mm	80 mm	2J mm
Датчик із визначенням напрямку потоку	FAR	VAR	-	-
Датчик із вбудованим вимірюванням температури	FT	VAT	стандартний	стандартний
