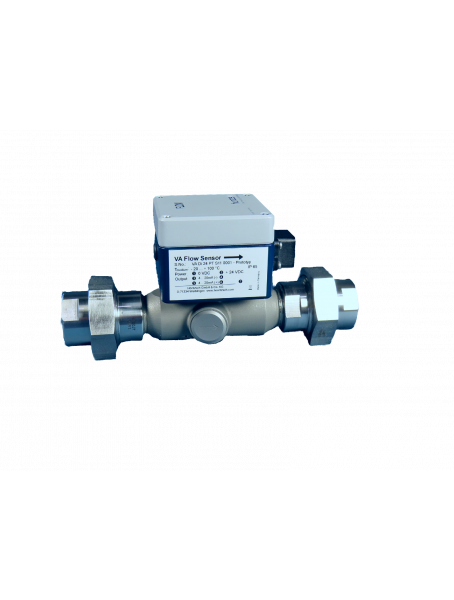

Вихровий датчик витрати VA Di ... ZG2 (Hoentzsch)
- Вимірювальна труба VA Di з внутрішнім діаметром 24 мм
- Матеріали виконання зонда нержавіюча сталь
- Діапазон робочих температур до +100 °C
- Довжина датчика 150 мм. Приєднувач до процесу - різьбове з'єднання G 1”
- Призначена для стаціонарного вимірювання поточного значення витрати V/t [м³/год] та швидкості потоку v [м/с] у чистих газах, а також у газах із вмістом конденсату та твердих частинок
- Оцінка та обробка сигналу за допомогою інтегрованого вимірювального перетворювача UVA
- Для застосування в зонах ATEX категорії 1/2G та категорії 1/2D (зона 0, зона 20) обов'язкове використання додаткового блоку розв'язки / живлення
- Вихідні сигнали: 4–20 мА (пропорційний витраті); імпульс кількості / граничне значення (сигналізація)
- Налаштування (конфігурація) здійснюється через інтерфейс RS232 та програмне забезпечення UCOM.
Приклади типового застосування:
|
Діапазон вимірювання |
0,4 ... 30 м/с, 0,67 ... 50 м³/год |
|
Стійкість до тиску |
надлишковий тиск до 10 бар / 1 МПа |
|
Температура робочого середовища |
-40 ... +100 °C |
|
Робоче середовище |
гази |
|
Відображувані показники |
витрата, швидкість потоку, кількість |
|
Клас захисту IP |
IP65 (з'єднувальний корпус) |
|
Вид вибухозахисту |
ATEX категорія 3G та 3D (зона 2 та 22) (опція) |
|
Вихідний сигнал датчика |
аналоговий вихід 4–20 мА, граничне значення (сигналізація), імпульс кількості, інтерфейс RS232 |
