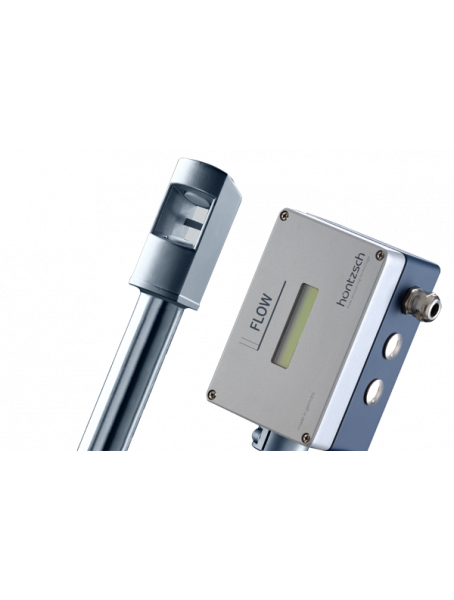

Вихровий зонд VA40 ... ZG5 (Hoentzsch)
- Вихровий первинний перетворювач (зонд) VA40 з діагональним розміром вимірювальної головки 40 мм та з'єднувальним корпусом
- Матеріали виконання зонда нержавіюча сталь, Хастелой (Hastelloy), титан та тантал
- Діапазон робочих температур до +100, +180 або +240 °C
- Стандартна довжина зонда 300 мм (інші довжини — за запитом). Приєднувач до процесу за допомогою напрямної деталі зонда SF з різьбовим або фланцевим з'єднанням. Опція з інтегрованим датчиком температури Pt100.
- Призначений для стаціонарного вимірювання поточного значення швидкості потоку v [м/с], витрати V/t [м³/год] та температури t\ [°C] (опціонально) у чистих газах, а також у газах із вмістом конденсату та твердих частинок.
- Оцінка та обробка сигналу за допомогою інтегрованого вимірювального перетворювача UVA (опціональний вихід температури: 4–20 мА), окремого вимірювального перетворювача UVA або системного блоку µP-Vortex (VT-VA з інтегрованим Pt100).
- Для застосування в зонах ATEX категорії 1/2G та категорії 1/2D (зона 0/1, зона 20/21) обов'язкове використання додаткового блоку розв'язки / живлення LDX.
- Вихідні сигнали: 4–20 мА (пропорційний витраті); імпульс кількості / граничне значення (сигналізація)
- Налаштування (конфігурація) здійснюється через інтерфейс RS232 та програмне забезпечення UCOM (за наявності інтегрованого UVA)
|
Діапазон вимірювання |
0,5 ... 40 м/с (до 60 м/с або 80 м/с за запитом) |
|
Стійкість до тиску |
надлишковий тиск до 3 бар / 300 кПа |
|
Температура робочого середовища |
-20 ... +100 / +180 / +240 °C |
|
Робоче середовище |
гази |
|
Відображувані показники |
швидкість потоку, витрата, об'єм |
|
Клас захисту IP |
IP65 (з'єднувальний корпус) |
|
Вид вибухозахисту |
з інтегрованим UVA: ATEX категорія 3G та 3D (зона 2 та 22) (опція) без інтегрованого UVA: ATEX категорія 1/2G та категорія 1/2D (зона 0/1, зона 20/21) (опція) |
|
Вихідний сигнал датчика |
v/VA, vt/VAT, аналоговий вихід, імпульс кількості (з інтегрованим UVA) |
