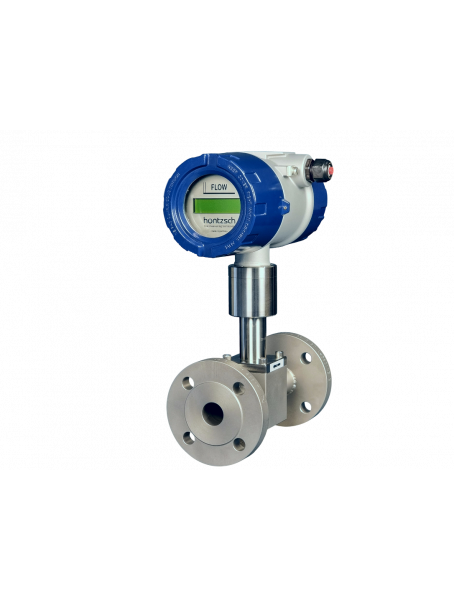

Вимірювальна труба з крильчатим датчиком FA(R) Di ZG40 / ZG41 / ZG42 ... Ex-d / ATEX (Hoentzsch)
- Вимірювальна труба з крильчатим датчиком із внутрішнім діаметром 18,2; 25; 40; 50; 80; 100; 150 та 200 мм і вбудованим вимірювальним перетворювачем UFA у вибухозахищеному корпусі Ex-d.
-
ZG40 вимірювальна труба з вбудованими прямолінійними ділянками на вході та виході (заспокійливими ділянками)
-
ZG41 вимірювальна труба з обтискними фітингами (з'єднаннями з врізним кільцем)
-
ZG42 вимірювальна труба довжиною 200 мм з фланцевим з'єднанням з обох боків
-
Матеріал виконання датчика нержавіюча сталь.
-
Діапазон робочих температур до +370 °C.
-
Призначена для стаціонарного вимірювання об'ємної витрати $V/t$ [м³/год, л/хв] у чистих газах, а також короткочасно у середовищах із вмістом твердих частинок.
-
Додаткова функціявизначення напрямку потоку (опціонально).
-
Обробка сигналу здійснюється за допомогою вбудованого вимірювального перетворювача UFA.
|
Діапазон вимірювання |
±4 л/хв ... ±10 000 м³/год у повітрі / газах ±0,6 л/хв ... ±590 л/хв у воді / рідинах |
|
Стійкість до тиску |
надлишковий тиск до 10 бар / 1 МПа |
|
Температура робочого середовища |
-40 ... +370 °C |
|
Робоче середовище |
повітря, гази, газові суміші вода, рідини |
|
Клас захисту IP |
IP68 (корпус підключення) IP68 (вимірювальна труба з вбудованою крильчаткою)
|
|
Тип захисту |
ATEX категорія 1/2G та категорія 1/2D (зона 0/1, зона 20/21) |
|
Вихідний сигнал датчика |
аналоговий вихід 4–20 мА, граничне значення (пороговий сигнал), імпульс кількості (імпульсний вихід витрати), протокол зв'язку HART для налаштування параметрів |
