Заземлення переносне для ПЛ 110 кВ ПЗ-110 (ЗПЛ-110)
Заземлення переносне для ПЛ 110 кВ ПЗ-110 (ЗПЛ-110) доступно до замовлення в двох варіантах: з 2-ма чи 3-ма штангами.
Переносне заземлення для ПЛ - 110кВ призначене для захисту працюючих при роботі на відключених струмовідних частинах електроустановок напругою до 110 кВ, на випадок помилкової подачі напруги на дану дільницю робіт або появи на ній наведеної напруги.
У конструкції заземлень переносних для ПЛ 0,4кВ і 10кВ передбачається три види фазних затискачів:
1) литі алюмінієві гвинтові, що забезпечують надійний контакт зі струмоведучими проводами ПЛ перерізом від 10 до 600мм2; як матеріал застосовується тільки сертифікований первинний алюміній АК-12пч;
2) пружинні сталеві байонетні (індекс «Б»), що полегшують і прискорюють установку і зняття заземлення на дроти ПЛ;
3) пружинні сталеві (індекс «П»), які легко встановлюються і знімаються із заземлювальних проводів одним рухом і забезпечують, завдяки спеціальній конструкції контактних пластин, високі показники електродинамічної стійкості проти скидання динамічними силами, що виникають під час протікання струму короткого замикання. Конструкція затискача така, що зусилля встановлення затискача на провід (зверху-вниз) більше, ніж зусилля зняття (знизу-вгору).
Конструкція всіх заземлень забезпечує величину струму термічної стійкості протягом 3-х секунд - 2,3кА якщо переріз заземлювального проводу 16 мм2, 3,6кА – при 25 мм2, 5,1кА – при 35мм2 і 7,2кА – при 50мм2.

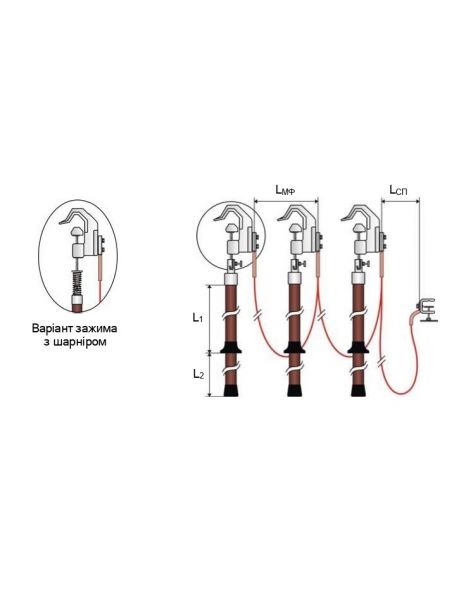

Заземлення переносні для ПЛ 35кВ і вище виготовляються тільки з гвинтовими алюмінієвими затискачами і знімними штангами з гвинтовим затисненням для зручності використання. Комплектуються роздільними чохлами для заземлень і штанг. За окремим замовленням можуть комплектуватися затискачами з карданними шарнірами.
Тип (найменування) |
Ном. напр., кВ |
Переріз заземлювального проводу, мм2 |
Маса компл. *, кг |
Розміри, мм |
|||
L1 |
L2 |
Lсп |
Lсп |
||||
ПЗ-35 |
35 |
25-50 |
5,2 |
1100 |
400 |
12000 |
|
ПЗ-35-3 |
9,4 |
4500 |
12000 |
||||
ПЗ-110 |
110 |
25-50 |
5,4 |
1400 |
600 |
12000 |
|
ПЗ-110-3 |
12,2 |
6000 |
12000 |
||||
ПЗ-150 |
150 |
25-50 |
6,2 |
2000 |
800 |
15000 |
|
ПЗ-150-3 |
16,8 |
6000 |
15000 |
||||
ПЗ-220 |
220 |
25-50 |
6,7 |
2500 |
800 |
15000 |
|
ПЗ-220-3 |
17,5 |
9000 |
15000 |
* - якщо переріз заземлюваного проводу 25мм2
