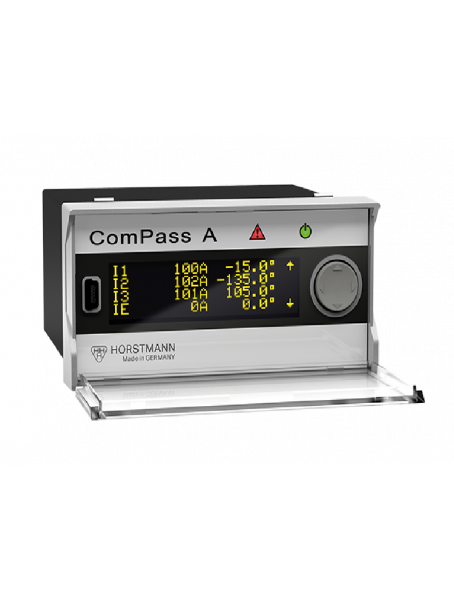

Індикатор короткого замикання та замикання на землю з функцією контролю струму ComPass A 2.0 (Horstmann)

Пропустить и перейти к галереям изображений

Наличие В наличии

SKU

ComPass A 2.0 (Horstmann)

ComPass A 2.0 призначений для використання на центральних підстанціях із підключенням до системи дистанційного керування розподілом електроенергії в мережі середньої напруги. Значення параметрів під час та перед виникненням несправностей реєструються та супроводжуються позначкою часу. Окрім відображення коротких замикань та замикань на землю, ComPass A 2.0 вимірює температуру, наприклад, трансформатора або підстанції за допомогою датчика PT100. Зібрана інформація, виміряні значення та відповідні граничні значення надаються для передачі до диспетчерської. Короткі замикання та замикання на землю також відображаються з виділенням фаз на OLED-дисплеї.

Особливості:

Індикатори короткого замикання та замикання на землю для всіх мереж середньої напруги
Виявлення короткого замикання та замикання на землю за допомогою лише трьох однофазних датчиків струму
Світлодіодний та OLED-дисплей: для хорошої видимості
Два методи локалізації замикання на землю
Високоточне вимірювання струму з похибкою до 0,5 %
Високоточний моніторинг таких параметрів: струм (I), температура (T) та частота (f)
Температурний датчик PT100 для моніторингу працюючого обладнання
Контроль граничних значень: I, T
Програмне забезпечення ComPass Explorer: введення в експлуатацію та налаштування параметрів через передній USB-порт
Локалізація імпульсів для мережі RESPE

Характеристики

Індикатор короткого замикання	так
Індикатор замикання на землю	так
Метод визначення місцезнаходження замикань на землю	Коротке замикання на землю, виявлення імпульсів
Вимірювані значення / індикація	· Робочий струм, I 1, 2, 3 Ø значення регулюється (1 – 60 хв), I макс. 24 год / 7 днів / 365 днів, функція індикатора опору I макс. LR T мін. LR, Tмакс. LR Частота мережі f · Температура Т
I>> Значення спрацьовування Струм короткого замикання	10 – 2000 А, саморегульований (200 – 2000 А)
Затримка спрацьовування tI>>	20 мс – 60 с
IE> Значення спрацьовування струму замикання на землю	10 – 1000 А
tIE> Затримка спрацьовування	40 мс – 60 с
ΔIE> Значення відгуку для виявлення імпульсу (тактовий хід)	1 – 200 А
Моніторинг граничних значень
I> Надструм	5 – 1500 А; tI> Затримка спрацьовування: 40 мс – 60 с
Температура	від -40 °C до +85 °C
Точність вимірювання фазних струмів	≤0,5 % / 0,5 A закритий тип датчика, ≤1 % / 0,5 A поділений тип датчика
Дисплей	Світлодіодний індикатор стану (багатокольоровий) OLED-дисплей (багатомовний)
Дистанційна сигналізація / зв'язок	4 безпотенційних, вільно програмованих релейних контакти, інтерфейс RS485 / Modbus
Параметризація	USB-з'єднання з програмним забезпеченням ComPass Explorer
Телекомунікаційний контакт	4 постійних або стираючих контакти, бістабільні, нормально-розмикаючі або нормально-розмикаючі. Номінальна напруга контактів: 230 В змінного струму/1 A/62,5 ВА макс.; 220 В постійного струму/1 A/60 Вт макс.
Бінарні входи	2, безпотенційні, 1 с < t < 5 с, вільно програмовані
Скидання	· За допомогою перемикача-гойдалки · Дистанційне скидання · Автоматичне скидання часу: 1 хв – 24 год · Через інтерфейс RS485/Modbus · Відновлення живлення · Відновлення допоміжної напруги · Програмне забезпечення ComPass Explorer
Блок живлення
Зовнішня допоміжна напруга	24 В – 230 В змінного/постійного струму (±10 %)
Внутрішнє джерело живлення	Літієвий елемент з тривалим терміном служби, загальний час мигання світлодіода >1000 годин, >1000 активацій дисплея
Корпус	Полікарбонат, IP50
Діапазон температур	від -30 °C до +70 °C
