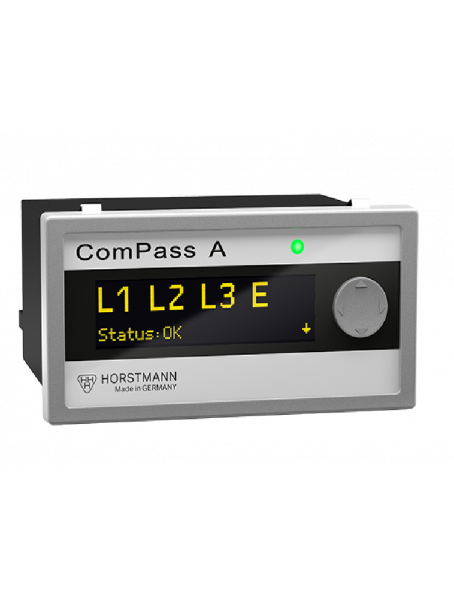

Індикатор короткого замикання та замикання на землю з функцією моніторингу струму ComPass A (Horstmann)

Пропустить и перейти к галереям изображений

Наличие В наличии

SKU

ComPass A (Horstmann)

ComPass A — це комбінований індикатор короткого замикання та замикання на землю для мереж середньої напруги. Прилад відображає всі вимірювані значення та параметри налаштування на дисплеї з меню та дозволяє здійснювати їх дистанційну передачу та дистанційне налаштування за допомогою протоколу Modbus. У разі перевищення заданих порогових значень блимає яскравий червоний світлодіод. При натисканні перемикача на дисплеї у вигляді тексту відображаються короткі замикання або замикання на землю.

Особливості:

Виявлення короткого замикання та замикання на землю за допомогою трьох однофазних датчиків струму
Світлодіодний та OLED-дисплей: для хорошої видимості
Моніторинг параметрів струму (I) та частоти (f)
Дистанційна сигналізація через інтерфейс RS485 / Modbus та чотири вільно програмовані релейні контакти

Характеристики

Індикатор короткого замикання	так
Індикатор замикання на землю	так
Метод визначення місцезнаходження замикань на землю	Коротке замикання на землю
Виміряні значення / відображення	Струми провідників I1, I2, I3, IE з фазовим кутом Робочий струм, I 1,2,3 ø15 хв, I 1,2,3 макс. 24 год / 7 днів / 365 днів Функція індикатора затримки I макс. LR (останнє скидання) Частота мережі f
I>> Значення спрацьовування Струм короткого замикання	10 – 2000 А (з кроком 1 А)
Затримка відповіді tI>>	40 мс – 60 с (крок 20 мс)
IE> Значення спрацьовування струму замикання на землю	20 – 1000 А (низькоомна / жорстко заземлена мережа)
tIE> Затримка відповіді	40 мс – 60 с
Точність вимірювання фазних струмів	±3 % (0 – 630 А, роздільна здатність 1 А) ±5 % (630 – 1500 А) ±10 % (1500 – 2000 А)
Індикація	Світлодіодний індикатор стану (багатокольоровий) OLED-дисплей (багатомовний)
Віддалене сповіщення / зв'язок	4 безпотенційних, вільно програмованих релейних контакти Інтерфейс RS485 / Modbus
Контакт дистанційної сигналізації	4 постійних або стираючих контакти (1 с), NC або NO контакт. Номінальна потужність контактів: 230 В змінного струму / 1 A / 62,5 ВА макс.; 220 В постійного струму / 1 A / 60 Вт макс.
Скидання	За допомогою перемикача-гойдалки Дистанційне скидання Автоматичне скидання часу: 1 хв – 24 год Через інтерфейс RS485 / Modbus Поточна реставрація
Блок живлення
Зовнішня допоміжна напруга	24 В – 230 В змінного/постійного струму (±10 %)
Внутрішнє джерело живлення	Літієва батарея з тривалим терміном служби, термін служби ≥20 років, загальний час мигання світлодіода >1000 годин, >1000 активацій дисплея
Корпус	Полікарбонат, IP40
Діапазон температур	від -30 °C до +70 °C
