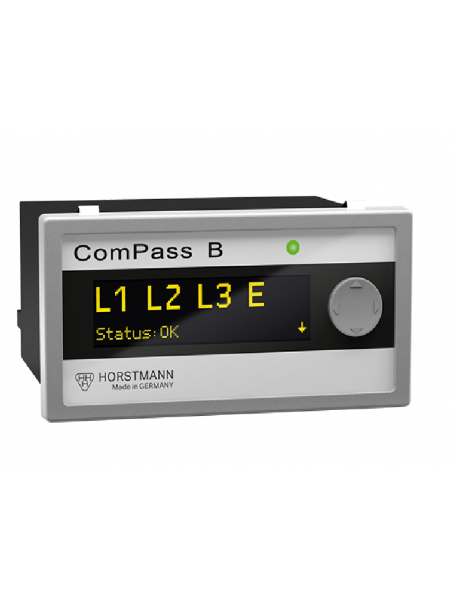

Індикатор напрямку короткого замикання та замикання на землю ComPass B (Horstmann)

Описание

ComPass B поєднує в собі функції спрямованого індикатора короткого замикання та спрямованого замикання на землю в одному блоці для розподільчих мереж середньої напруги. Інформація про напругу буде отримана з інтегрованої системи виявлення напруги: Wega 1, Wega 2, Wega 1 V або Wega 2 V. За бажанням, інформація про напругу може бути отримана з інтерфейсу HR або ємнісних опорних ізоляторів.

Характеристики

Індикатор короткого замикання	так
Індикатор замикання на землю	так
Метод виявлення замикання на землю	Безперервний контроль, коротке замикання на землю, cos φ, sin φ
Вимірювані параметри / індикація	· Фазові струми I1, I2, I3, IE з фазовим кутом · Фазова напруга V1, V2, V3, VNE та міжфазова напруга V12, V23, V31, VNE · Розподіл потоків навантаження A↑ або B↓ · S, P, Q та cos φ (коефіцієнт потужності) (P 1,2,3, Q 1,2,3, S 1,2,3, cos φ 1,2,3) · Величина ефективної енергії, незалежно від напрямку розподілу навантаження A↑ або B↓, додатково по фазах · Робочий струм, I1, I2, I3, IE, S, P, Q, U12, U23, U31, усі усереднені значення регулюються (1 – 60 хвилин), I1, I2, I3 макс. 24 години / 7 днів / 365 днів, · Індикатор максимального споживання Imax LR (останнє відновлення), I1, I2, I3 · Частота електропостачання f
I>> Струм спрацьовування при КЗ	50 – 2000 А
Затримка відповіді tI>>	40 мс – 60 с
IE> Струм спрацьовування при КЗ на землю	20 – 1000 A (низькоомна / жорстко заземлена система) 5 – 200 A (ізольована / компенсована система) (крок 1 A)
tIE> Затримка відповіді	40 мс – 60 с
ΔIE> Значення відгуку Локалізація імпульсу (тактовий час)	1 – 200 A tIEP> / tIQP> Затримка спрацьовування: 40 мс – 60 с
VNE> Значення спрацьовування безперервного замикання на землю	0 – 100 % tVNE> Затримка реагування: 40 мс – 60 с
U> Значення реакції на перенапругу	100 % – 200 %
U< Значення спрацьовування на зниження напруги	0 % – 100 %
Точність вимірювання фазних струмів	3 % (0 – 630 А, роздільна здатність 1 А) 5 % (630 – 1500 А) 10 % (1500 – 2000 А)
Дисплей	Світлодіодний індикатор стану (багатокольоровий) OLED-дисплей (багатомовний)
Дистанційна сигналізація / зв'язок	4 безпотенційних, вільно програмованих релейних контакти, інтерфейс RS485 / Modbus
Контакт дистанційної сигналізації	4 постійних або стираючих контакти (1 с), нормально-розмикаючий або нормально-розмикаючий контакт. Номінальна потужність контактів: 230 В змінного струму / 1 А / макс. 62,5 ВА; 220 В постійного струму / 1 А / макс. 60 Вт.
Скинути	· За допомогою перемикача-гойдалки · Дистанційне скидання · Автоматичне скидання часу: 1 хв – 24 год · Через інтерфейс RS485 / Modbus · Відновлення струму · Відновлення допоміжного джерела електроживлення · Відновлення напруги
Блок живлення
Зовнішня допоміжна напруга	24 В – 230 В змінного/постійного струму (±10 %)
Внутрішнє джерело живлення	Літієвий елемент з тривалим терміном служби, загальний час мигання світлодіода >1000 годин, >1000 активацій дисплея
Корпус	Полікарбонат, IP40
Діапазон температур	від -30 °C до +70 °C
