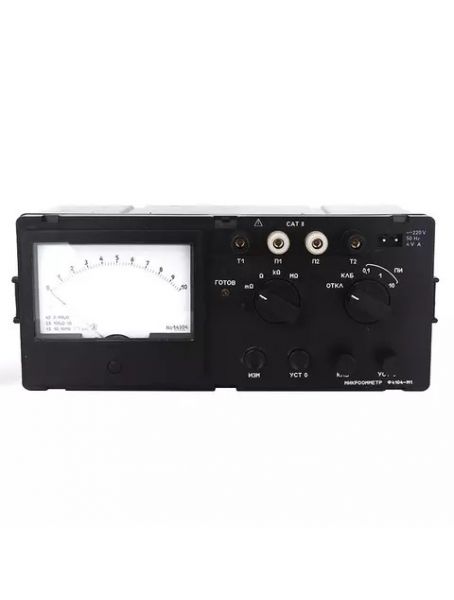

Микроомметр Ф4104-М1
Микроомметр Ф4104-М1 предназначен для измерения сопротивления постоянному току.
Принцип действия микроомметра основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины.
Микроомметр обеспечивает измерение сопротивления постоянному току на двенадцати диапазонах: 0–100 µΩ, 0–1 mΩ, 0–10 mΩ, 0–100 mΩ, 0–1 Ω, 0–10 Ω, 0–100 Ω, 0–1 kΩ, 0–10 kΩ, 0–100 kΩ, 0–1 МΩ, 0–10 МΩ.
Пределы допускаемых значений основной от конечного значения диапазона измерений:
- ±4,0 % на диапазоне 0–100 µΩ;
- ±2,5 % на диапазонах 0–1 mΩ, 0–10 mΩ, 0–100 mΩ, 0–1 Ω;
- ±1,5 % на остальных диапазонах.
Классы точности по ДСТУ OIML R 34:
- 4,0 на диапазоне 0–100 µΩ;
- 2,5 на диапазонах 0–1 mΩ, 0–10 mΩ, 0–100 mΩ, 0–1 Ω;
- 1,5 на остальных диапазонах.
Измерение индуктивных сопротивлений с постоянной времени, не более 50 ms.
Электропитание микроомметров осуществляется:
- от сети переменного тока напряжением (220±22) V частотой (50±0,5) Hz, (60±0,5) Hz и содержанием гармоник до 5 %;
- от сети переменного тока напряжением (220±11) V частотой (400±10) Hz и содержанием гармоник до 5 %;
- от химических источников (девять элементов типа RL20, R20) постоянного тока напряжением (12 +3/-1,5) V.
Мощность, потребляемая от сети переменного тока, не превышает 4 V·А.
Ток, потребляемый от химических источников тока, не превышает 120 mА.
Максимальный ток в измеряемом сопротивлении соответствует значениям, указанным ниже:
|
Диапазон измерений |
Ток в измеряемом сопротивлении, А |
Длительность импульса измерительного тока, не более, ms |
|
|
Мин. |
Макс. |
||
|
0–100 µΩ, 0–1 mΩ, 0–10 mΩ |
3 |
4 |
160 |
|
0–100 mΩ, 0–1 Ω, |
0,6 |
0,8 |
800 |
|
0–100 Ω, 0–1 kΩ, |
0,6·10-3 |
0,8·10-3 |
постоянный ток |
|
0–100 kΩ, 0–1 МΩ, |
0,6·10-6 |
0,8·10-6 |
|
Продолжительность непрерывной работы не менее 8 h.
Продолжительность работы от химических источников тока определяется их емкостью.
Условия эксплуатации:
– температура окружающего воздуха от минус 30 °С до плюс 50 °С;
– относительная влажность воздуха до 95 % при температуре плюс 30 °С.
Масса, не более:
– микроомметра без химических источников 2,0 kg;
– блок питания 0,3 kg;
– сумка с принадлежностями 2,1 kg.
Габаритные размеры 305 mm х 125 mm х 155 mm.
