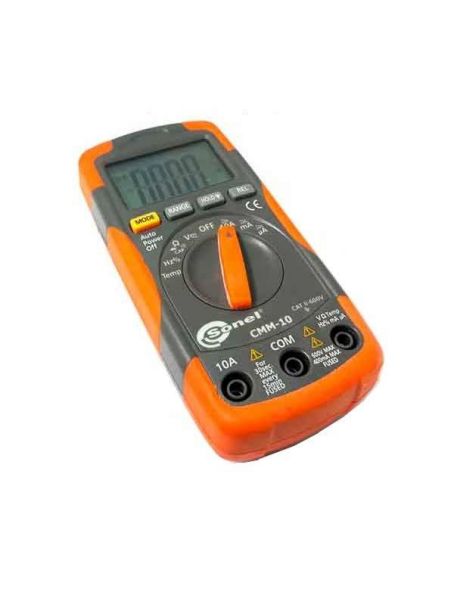

Мультиметр цифровий CMM-10
Мультиметр цифровий CMM-10 пройшов процедуру сертифікації перевірки типу та призначений для застосування в сфері законодавчо регульованої метрології
Мультиметри цифрові CMM-10 розроблені для вимірювання основних електричних величин. Є зручним, портативним і функціональним інструментом як в професійній діяльності, так і для побутового використання. Корпус мультиметра виконаний з якісного пластика з прогумованими вставками зі ступенем захисту - IP40. Дисплей оснащений яскравою діодним підсвічуванням.
Основні технічні характеристики:
-
вимір напруги постійного і змінного струму до 600 В;
-
вимір сили постійного і змінного струму до 10 А;
-
вимірювання електричного опору;
-
вимір електричної ємності;
-
вимірювання частоти змінного струму і коефіцієнта заповнення;
-
вимір температури (термопара, тип К);
-
контроль цілісності ланцюга;
-
тестування діодів;
-
автоматичний / ручний вибір діапазонів вимірювань.
|
Напруга постійного струму (DC) |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
400 мВ |
0,1 мВ |
± (0,5 % в.в. + 2 о.м.р.) |
|
4 В |
0,001 В |
± (1,2 % в.в. + 2 о.м.р.) |
|
40 В |
0,01 В |
± (1,2 % в.в. + 2 о.м.р.) |
|
400 В |
0,1 В |
± (1,2 % в.в. + 2 о.м.р.) |
|
600 В |
1 В |
± (1,5 % в.в. + 2 о.м.р.) |
|
Вхідний Опір |
7,8 МОм |
|
|
Напруга змінного струму (AC) |
||
|
Діапазон |
Разрешение |
Похибка |
|
400 мВ |
0,1 мВ |
± (1,5 % в.в. + 70 о.м.р.) |
|
4 В |
0,001 В |
± (1,2 % в.в. + 3 о.м.р.) |
|
40 В |
0,01 В |
± (1,5 % в.в. + 3 о.м.р.) |
|
400 В |
0,1 В |
± (1,5 % в.в. + 3 о.м.р.) |
|
600 В |
1 В |
± (2,0 % в.в. + 4 о.м.р.) |
|
Частотний діапазон |
від 50 до Гц |
|
|
Вхідний Опір |
7,8 МОм |
|
|
Постійний струм (DC) |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
400 мкА |
0,1 мкА |
± (1 % в.в. + 3 о.м.р.) |
|
4000 мкА |
1 мкА |
± (1,5 % в.в. + 3 о.м.р.) |
|
40 мА |
0,01 мА |
± (1,5 % в.в. + 3 о.м.р.) |
|
400 мА |
0,1 мА |
± (1,5 % в.в. + 3 о.м.р.) |
|
4 А |
0,001 А |
± (2,5 % в.в. + 5 о.м.р.) |
|
10 А |
0,01 А |
± (2,5 % в.в. + 5 о.м.р.) |
|
Змінний струм (AC) |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
400 мкА |
0,1 мкА |
± (1,5 % в.в. + 5 о.м.р.) |
|
4000 мкА |
1 мкА |
± (1,8 % в.в. + 5 о.м.р.) |
|
40 мА |
0,01 мА |
± (1,8 % в.в. + 5 о.м.р.) |
|
400 мА |
0,1 мА |
± (1,8 % в.в. + 5 о.м.р.) |
|
4 А |
0,001 А |
± (3,0 % в.в. + 7 о.м.р.) |
|
10 А |
0,01 А |
± (3,0 % в.в. + 7 о.м.р.) |
|
Опір |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
400 Ом |
0,1 Ом |
± (1,2 % в.в. + 4 о.м.р.) |
|
4 кОм |
0,001 кО |
± (1,0 % в.в. + 2 о.м.р.) |
|
40 кОм |
0,01 кОм |
± (1,2 % в.в. + 2 о.м.р.) |
|
400 кОм |
0,1 кОм |
± (1,2 % в.в. + 2 о.м.р.) |
|
4 МОм |
0,001 МОм |
± (1,2 % в.в. + 2 о.м.р.) |
|
40 МОм |
0,01 МОм |
± (2 % в.в. + 3 о.м.р.) |
|
Ємність |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
40 нФ |
0,01 нФ |
± (5,0 % в.в. + 7 о.м.р.) |
|
400 нФ |
0,1 нФ |
± (3,0 % в.в. + 5 о.м.р.) |
|
4 мкФ |
0,001 мкФ |
± (3,0 % в.в. + 5 о.м.р.) |
|
40 мкФ |
0,01 мкФ |
± (3,0 % в.в. + 5 о.м.р.) |
|
100 мкФ |
0,1 мкФ |
± (5,0 % в.в. + 5 о.м.р.) |
|
Частота |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
5 Гц |
0,001 Гц |
± (1,5 % в.в. + 5 о.м.р.) |
|
50 Гц |
0,01 Гц |
± (1,5 % в.в. + 5 о.м.р.) |
|
500 Гц |
0,1 Гц |
± (3,0 % в.в. + 5 о.м.р.) |
|
5 кГц |
0,001 кГц |
± (3,0 % в.в. + 5 о.м.р.) |
|
50 кГц |
0,01 кГц |
± (3,0 % в.в. + 5 о.м.р.) |
|
500 кГц |
0,01 кГц |
± (3,0 % в.в. + 5 о.м.р.) |
|
5 МГц |
0,001 МГц |
± (1,5 % в.в. + 4 о.м.р.) |
|
10 МГц |
0,01 МГц |
± (1,5 % в.в. + 4 о.м.р.) |
|
Чуттливість |
≥ 8 В RMS |
|
|
Коефіцієнт заповнення |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
0,1...99,0 % |
0,1 % |
± (1,2 % в.в. + 2 о.м.р.) |
|
Чутливість |
≥8 В RMS |
|
|
Тривалість імпульсу |
100 мкс...100 мс |
|
|
Частота |
5 Гц...150 кГц |
|
|
Температура |
||
|
Діапазон |
Розд. здатність |
Похибка |
|
-20…760 °C |
1 °C |
± (3 % в.в. + 5 °C) |
|
-4…1400 °F |
1 °F |
± (3 % в.в. + 9 °F) |
|
Основні параметри |
||
|
Категорія безпеки |
II 600 V |
|
|
Ізоляція |
подвійна, клас II |
|
|
Ступінь захисту корпусу |
IP 40 |
|
|
Елемент живлення |
9 В типу 6LR61 |
|
|
Тестування діодів |
I=0,3 мA, U0=1,5 В DC |
|
|
Цілісність ланцюга |
I< 0,3 мA, звукова індикація R < 50 Ом |
|
|
Перевищення діапазону |
OL індикатор |
|
|
Вхідний опір |
7,8 MОм В DC/AC |
|
|
Дисплей |
РК 5000 знаків, індикация символів |
|
|
Габаритні розміри |
138 × 68 × 37 мм |
|
|
Маса |
210 г |
|
