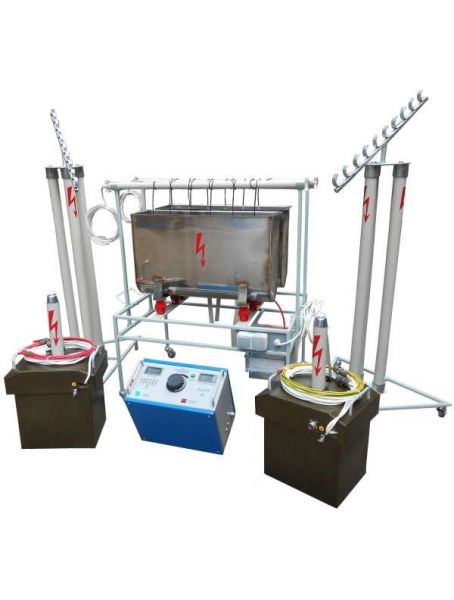

Стенд високовольтний стаціонарний DTE-100-12D
Стенд високовольтний стаціонарний DTE-100-12D призначений для випробування діелектричних властивостей ізоляції електрозахисних засобів.
Стенд DTE-100-12D дозволяє проводити випробування:
- діелектричних гумових рукавичок і бот, електроінструменту і т.п. змінною високою напругою промислової частоти, регульованою в межах 100В – 15кВ.
- Ізоляційних високовольтних штанг змінною високою напругою промислової частоти, регульованою в межах 300В – 100кВ.
- Перевірка неонових ламп змінною напругою промислової частоти, регульованою в межах 0 – 200 В.
- Устаткування стенду може використовуватися в якості високовольтної установки для випробування ізоляції виробів (кабелів, ізоляторів та ін.) напругою змінного струму.
|
Найменування параметра |
Значення |
||
|
Напруга живильної мережі змінного струму, В |
230 ± 22, / 50 ± 1 Гц |
||
|
Потужність, кВт, не більше |
1,2 |
||
|
Режим роботи |
«100В» |
«15кВ» |
«100кВ» |
|
Діюче значення максимальної випробувальної напруги, кВ |
0,2 |
15 |
100 |
|
Наведена похибка вимірювання напруги,% |
± 3 |
||
|
Кількість місць для проведення випробування |
1 |
12 |
1 |
|
Максимальний вимірюваний струм витоку, мА |
Не вимірюється |
7,6 |
10 |
|
Наведена похибка вимірювання струму,% |
– |
± 3 |
± 3 |
|
Маса БУ, кг, не більше |
14 |
||
|
Маса блоку високої напруги, не більше, кг |
40 |
||
|
Габаритні розміри Блоку управління, мм |
420 х 360 х 225 |
||
|
Габаритні розміри блоку високої напруги БВН-50 (1), мм |
700х360х300 |
||
|
Габаритні розміри блоку високої напруги БВН-50 (2), мм |
700х360х300 |
||
|
Середній термін служби, років |
10 |
||
Параметри випробувальної установки:
|
– кількість випробувальних електродів (по 6 у кожній ванні) |
12 |
|
– габаритні розміри, мм |
1090х970х612 |
|
– маса в сухому стані, кг, не більше |
40 |
|
Параметри ЖК вимірювача вихідної напруги: |
|
|
– межа вимірювання напруги змінного струму, кВ |
0,2; 20; 200; |
|
– приведена відносна похибка вимірювання,%, не більше |
3 |
|
Параметри ЖК вимірювача струму витоку: |
|
|
-межа вимірювання, мА |
20 |
|
-Приведена відносна похибка вимірювання,%, не більше |
3 |
|
Площа, яку займає стендом (рекомендована), м² |
12 |
|
Маса обладнання, кг, не більше |
170 |
|
Середній термін служби, років |
10 |
