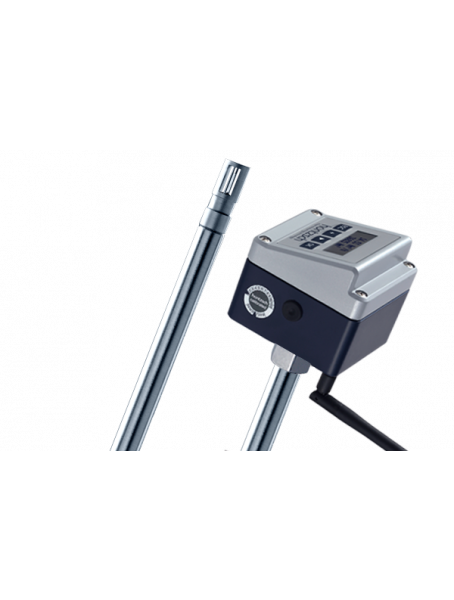

Термодатчик TA10 ... ZG2d (Hoentzsch)
- Тепловий витратомір у вигляді зонда з діаметром штока 10 мм та перетворювачем U10b, інтегрованим у сполучний корпус. Для застосування в трубопроводах із внутрішнім діаметром від 25 мм.
- До вимірювальних приладів із інтерфейсом WiFi можна отримати доступ із пристрою з підтримкою браузера через веб-інтерфейс. Також є можливість перевіряти й передавати дані про продуктивність та змінювати налаштування пристрою. Завдяки цьому новому поколінню датчиків той самий прилад можна використовувати для різноманітних газів, зокрема у вибухонебезпечних зонах категорій 3G та 3D (зона 2 та зона 22). Повторне калібрування або повернення виробнику у разі зміни газу більше не потрібні. Потрібно лише встановити на датчику відповідні характеристики газу, що зберігаються в пам'яті пристрою.
- Матеріал зонда нержавіюча сталь
- Діапазон робочих температур від -10 до +140 °C
- Стійкість до тиску - до 16 бар.
Сфери застосування
Вимірювання швидкості повітря / газу, споживання стисненого повітря та газу, витоків, ламінарного потоку в чистих приміщеннях або машинах, у витяжному повітрі, повітрі для горіння пальників, у системах ОВК (HVAC) та повітря в діапазоні низького вакууму за тиску понад 200 гПа (абсолютний тиск).
Вихідні сигнали:
- 2 аналогові виходи 4–20 мА — параметри вільно регулюються
- Реле для імпульсу кількості, граничного значення
- Інтерфейс WiFi (опціонально)
- M-Bus (опціонально). Натисніть тут для отримання додаткової інформації про M-Bus
- Конфігурування здійснюється за допомогою опціональної клавіатури в кришці корпусу або через інтерфейс WiFi
Приклади типових застосувань:
|
Діапазон вимірювання |
0,2 ... 200 м/с |
|
Стійкість до тиску |
до 16 бар / 1,6 МПа надлишкового тиску (вище атмосферного) |
|
Температура середовища |
від -10 до +140 °C |
|
Середовище |
повітря (стиснене повітря), азот, метан, природний газ, пропан, бутан, аргон, вуглекислий газ, гексафторид сірки, гелій, водень, звалищний газ, кисень тощо |
|
Показники на дисплеї |
стандартна швидкість потоку [Sm/s] стандартна витрата [Sm³/год] або [Sl/min] масова витрата [кг/год] стандартний об'єм [Sm³] температура [°C, °F] З опціональним інтерфейсом M-Bus: стандартна витрата, масова витрата, стандартний об'єм. |
|
Клас захисту IP |
IP65 (сполучний корпус) |
|
Вид захисту (вибухозахист) |
ATEX категорії 3G та 3D (зона 2 та 22) (опціонально) |
|
Вихід датчика |
2 аналогові виходи 4–20 мА, лінійні, з вільним конфігуруванням реле для імпульсу кількості WiFi (опціонально) M-Bus (опціонально) |
