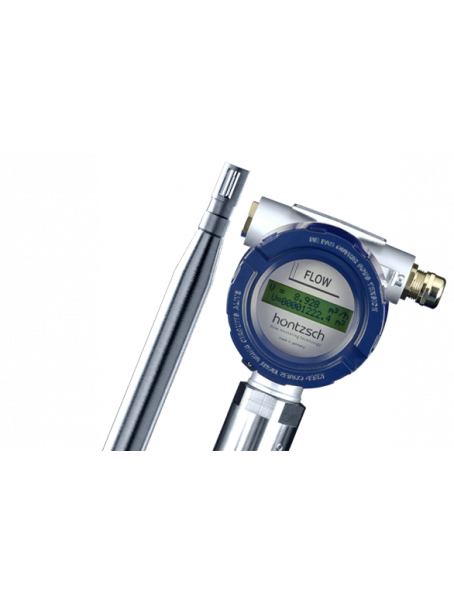

Термозонд TA10/15 Ex-d / ATEX для застосування у вибухонебезпечних зонах (Hoentzsch)
- Тепловий витратомір у вигляді зонда з діаметром штока 10/15 мм та перетворювачем UTA, інтегрованим у вибухозахищений сполучний корпус Exd. Для встановлення в трубопроводи з внутрішнім діаметром 40 мм.
- Матеріал зонда нержавіюча сталь
- Діапазон робочих температур від -10 до +140 °C
- Робочий тиск до 16 бар
- Призначений для стаціонарного вимірювання стандартної швидкості потоку Nv [м/с], стандартної витрати NV/t [м³/год] та стандартної кількості (об'єму) NV [м³].
Сфери застосування:
Вимірювання швидкості повітря / газу, споживання стисненого повітря та газу, витоків, ламінарного потоку в чистих приміщеннях або машинах, у витяжному повітрі, повітрі для горіння пальників, у вентиляції та кондиціюванні, повітря в діапазоні низького вакууму понад 200 гПа.
Вихідні сигнали:
- 4–20 мА (пропорційно витраті)
- імпульс кількості / граничне значення
- HART-зв'язок
|
Діапазон вимірювання |
0,2 ... 200 м/с |
|
Стійкість до тиску |
до 16 бар / 1,6 МПа надлишкового тиску |
|
Температура середовища |
від -10 до +140 °C |
|
Середовище |
повітря (стиснене повітря), азот, метан, природний газ, аргон, вуглекислий газ, гелій тощо |
|
Показники на дисплеї |
стандартна швидкість потоку [м/с] стандартна витрата [м³/год] або [л/хв] масова витрата [кг/год] стандартний об'єм NV [м³] маса [кг] |
|
Клас захисту IP |
IP68 (сполучний корпус) |
|
Вид захисту (вибухозахист) |
ATEX категорії 1/2G та 1/2D (зона 0/1, зона 20/21) |
|
Вихід датчика |
аналоговий вихід 4 ... 20 мА (пропорційний масовій витраті газу) реле для вимірювання кількості конфігурація за допомогою HART-зв'язку та програмного забезпечення UCOM |
