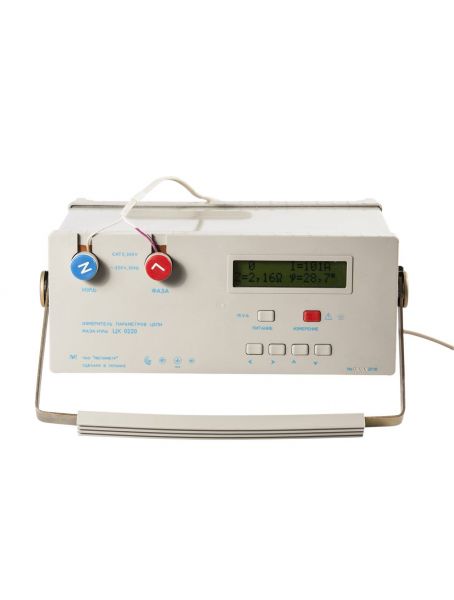

Вимірювач параметрів ланцюга фаза-нуль ЦК0220
Вимірювач параметрів кола фаза-нуль ЦК 0220 призначений для вимірювання сили струму короткого замикання (надалі – сили струму к.з.), повного електричного опору, напруги кола фаза-нуль у мережах змінного струму 220 V, частотою 50 Нz, із глухозаземленою нейтраллю.
Вимірювач визначає активну, реактивну складові повного електричного опору, кут зсуву фаз між напругою і струмом як інформаційні параметри.
Вимірювач використовується для контролювання параметрів кола фаза-нуль на об’єктах енергетики.
Вимірювач виготовлено у відповідності до вимог Технічного регламенту низьковольтного електричного обладнання (надалі – Технічний регламент), затвердженого постановою Кабінету Міністрів України від 16.12.2015 р. № 1067, ДСТУ EN 61557-3:2014 Електробезпечність низьковольтних розподільних електромереж напругою до 1 000 В змінного струму та 1 500 В постійного струму. Обладнання для випробування, вимірювання або контролювання засобів безпеки. Частина 3. Повний опір контуру, Технічного регламенту з електромагнітної сумісності обладнання, затвердженого постановою Кабінету Міністрів України від 16.12.2015 № 1077, ДСТУ EN 61326-1:2016 Електричне обладнання для вимірювання, контролю та лабораторного застосування. Вимоги до електромагнітної сумісності. Частина 1. Загальні вимоги та ДСТУ ЕN 61010-1.
- Діапазон вимірювання сили струму к.з. – від 10 А до 10000 А.
- Діапазон вимірювання напруги мережі – від 180 V до 245 V.
- Діапазон вимірювання повного електричного опору – від 0,022 W до 22 W.
- Електроживлення від мережі змінного струму напругою, (220 ) V, частотою (50 ± 0,5) Нz.
- Споживана потужність, (при не натиснутій кнопці ВИМІРЮВАННЯ) не більше 15 V∙А.
- Час встановлення робочого режиму не більше 20 s.
- Тривалість безперервної роботи – 8 h. Час перерви до повторного включення не менше 25 min.
- Режим роботи при вимірюванні на об’єктах повторно-короткочасний. Інтервал між вимірюваннями (натисканням кнопки ВИМІРЮВАННЯ) встановлений програмою роботи (» 20 s), після завершення якого подається звуковий сигнал, що дозволяє проведення наступного вимірювання.
- Робоче положення вимірювача – горизонтальне розташування відлікового пристрою.
- Ступінь захисту корпусу вимірювача – IP20 за ДСТУ EN 60529:2014 Ступені захисту, що забезпечують кожухи (Код ІР).
- Вимірювач забезпечує вимірювання параметрів кола фаза-нуль за одне натискання кнопки ВИМІРЮВАННЯ.
- Вимірювач запам’ятовує 10 останніх результатів вимірювання.
- Границі допустимої відносної основної похибки, при вимірюванні напруги кола фаза-нуль – ± 1 % .
- Робочі умови застосування:
– температура оточуючого повітря від мінус 10 ºС до плюс 40 ºС;
– відносна вологість повітря до 90 % за температури 25 ºС.
- Габаритні розміри:
– вимірювача 350 mm х 315 mm х 140 mm;
– сумки з комплектом з`єднувальних проводів 220 mm x 120 mm x 190 mm.
- Маса вимірювача не більше 6 kg.
- Середній наробіток на відмову – не менше 6500 h.
- Середній час відновлення працездатного стану 18 h.
- Середній строк служби – 10 років.
